실시간 모니터링-지속적인 프로세스 검사 및 데이터 기록을 위해 설계

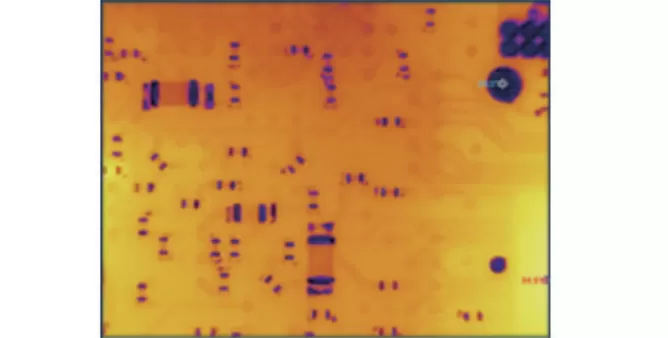

조정 가능한 초점 시스템-매크로에서 마이크로 관찰까지 전체 범위의 선명도 제공
50μm 해상도-현미경 수준에서 고해상도 적외선 이미징
전문 PC 소프트웨어-풍부한 분석 콘텐츠로 포괄적 인 테스트 보고서 생성
PCB 열 프로파일 링-회로 기판 열 분배 분석 및 핫스팟 식별
마이크로 부품 열 검사-미크론 규모의 전자 부품의 결함 감지
재료 열 기계 분석-스트레스 유발 온도 상승 평가
화학 반응 열 모니터링-반응성 프로세스의 실시간 온도 추적
산업 공정 열 제어-화학 공학의 정밀 온도 감시
| 아이템 | 사양 | |
이미징 및 광학 데이터 | 탐지기 유형 | 비 냉각 바나듐 산화물 |
| 픽셀 크기 | 12 ㎛ | |
| 응답 범위 | 8-14μm | |
| 적외선 해상도 | 256 × 192 픽셀 | |
| 열 감도 | <50mK | |
| 이미지 프레임 속도 | ≥ 25Hz | |
| 초점 | 6.8mm | |

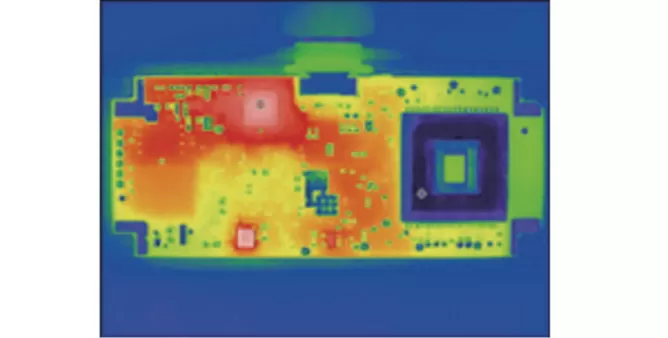

| 시야 (FOV) | 26 ° × 20 ° | |
| 초점 조정 | 설명서가 지원됩니다 | |
| 최소 초점 거리 | 5cm | |
| 최소 픽셀 감지 크기 | 50μm | |
| 테스트 범위 | 홀더 구조의 높이 범위: 1.4cm × 1.05cm - 14cm × 10.5cm | |
| 온도 측정 | 목표 온도 범위 | -+ 150 °C 에 20 °C |
| 측정 정확도 | ± 2 °C ~ ± 2% | |
| 온도 측정 모드 | 높은/낮은 온도 추적, 평균 온도 측정, 포인트 라인-박스 온도 측정, 15 온도 측정 영역 지원 | |

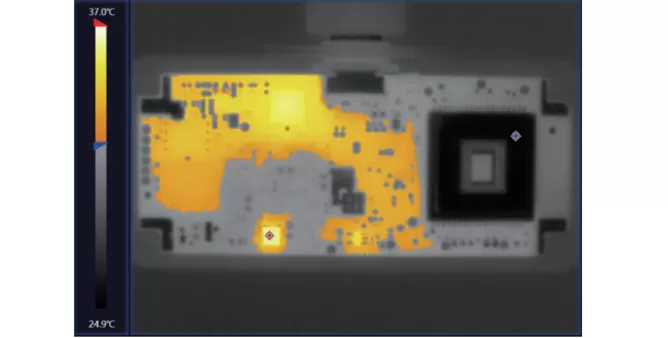

| 경보 기능 | 임계 값 경보 위, 임계 값 경보 아래 | |
| 전문 분석 소프트웨어 | 소프트웨어 플랫폼 | PC, Windows 8 / Windows 10 / Windows 11, 64 비트 시스템. |
| 분석 모드 | 온라인 실시간 온도 측정 모드, 오프라인 데이터 검토 모드 | |
| 거짓 색상 | 흰색 열, 검은 열, 붉은 열, 철 빨강, 무지개 | |

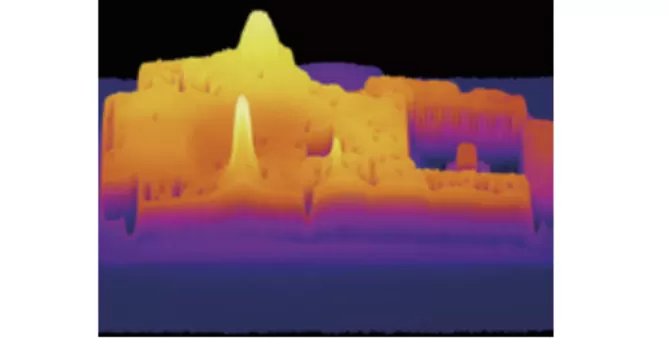

| 이미지 모드 | 전체 온도 렌더링, 콜드 존 렌더링, 핫 존 렌더링, 3D 히트 맵 | |
| 온도 곡선 | 모든 온도 지점에 대한 곡선을 생성하고 동일한 화면에서 6 개의 온도 곡선의 동시 표시 및 비교를 지원합니다. | |
| 데이터 기록 | 온도 저장 가능한 이미지, 비디오를 생성하고 감지 작업을 수행합니다. | |
| 검사 보고서 | 감지, 환경 매개 변수, 2D/3D 열지도 및 온도 곡선에 대한 작업 설명을 포함하여 자동으로 생성 | |

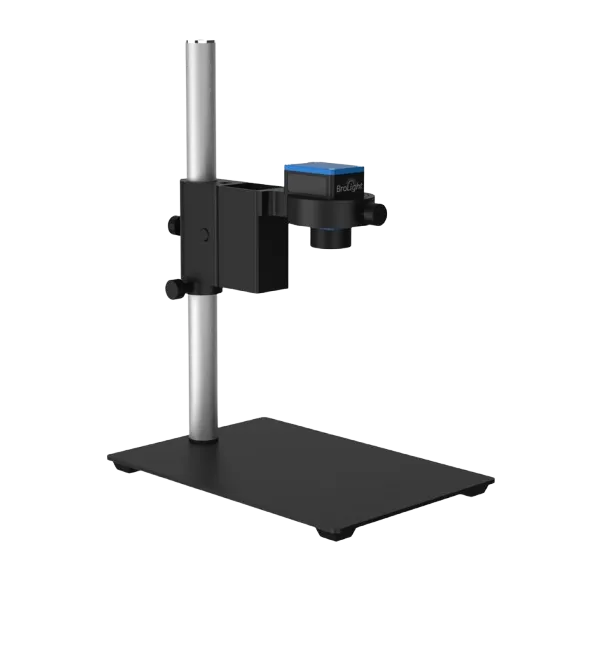

조정 가능한 마운트 및 플랫폼 | 카메라 설치 및 조정 | 데스크탑 홀더, 수평 회전 조정을위한 조정 가능한 높이; 1/4 인치 삼각대 나사 구멍이 장착 됨 |
| 홀더 높이 조정 | 작업대에서 3-30cm 떨어진 곳에 | |
| 플랫폼 재질 | 절연 정전기 방지 | |
| 신뢰성 | 저장 온도 | -20 ° C -+ 60 ° C |
| 작동 온도 | -10 ° C -+ 50 ° C | |
| 습도 | 5%-결로 없이 95% | |
