Brolight UV-VIS 분광계를 이용한 수질 분석

분광 수질 분석의 원리는 자외선에서 가시 광선 파장 범위 내에서 물 샘플의 스펙트럼 데이터를 측정하고 정확한 알고리즘 모델을 기반으로 흡수 스펙트럼 특성을 분석하는 것입니다. TOC, COD, NO3-N, NO2-N, 색상 및 탁도 등과 같은 다양한 수질 매개 변수를 동시에 측정 할 수 있습니다.

분광 수질 분석의 원리는 자외선 내지 가시광 파장 범위 내에서 물 샘플의 스펙트럼 데이터를 측정하는 것이다. 정확한 알고리즘 모델을 기반으로 흡수 스펙트럼 특성을 분석하고 TOC, COD, NO3-N, NO2-N, 색상 및 탁도와 같은 다양한 수질 매개 변수를 동시에 측정 할 수 있습니다. 구현 원리의 본질은 서로 다른 구성 요소 요소가 다른 파장 대역에서 다른 흡수 특성을 가지고 있다는 사실에 있습니다. 예를 들어, 질산염 질소 및 아질산염 질소 흡수는 주로 250 nm 미만으로 발생하는 반면, 화학적 산소 요구량 및 유기 물질은 주로 400 nm 미만의 자외선 파장 범위에서 발생합니다. 색 및 탁도는 가시광 영역에서 측정된다. 다음 그림과 같이.

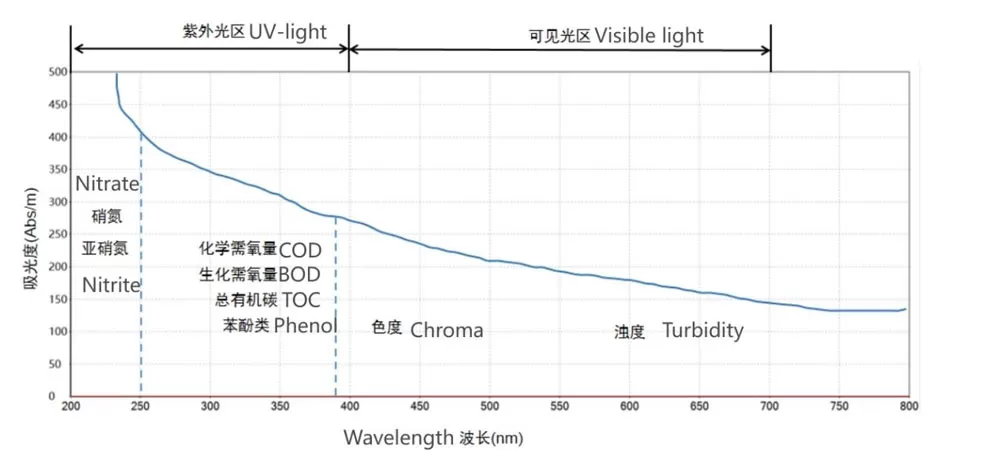

그림 1 다른 오염 물질 성분의 스펙트럼 흡수 특성

일반적으로 사용되는 스펙트럼 수질 측정 및 분석 시스템의 조성은 다음 그림에 나와 있습니다. 광대역 광 빔은 먼저 시준 렌즈에 의해 평행 광으로 변환되고 샘플 셀의 물 샘플을 통과 한 다음 초점 렌즈에 의해 집중되고 분광계로 병합됩니다. 자외선 가시 광선은 단일 파장 빔으로 분산되어 광 신호의 변환을 완료하기 위해 검출기에 조사됩니다. 알고리즘 교정 및 기타 작업과 결합하여 수질 구성 요소를 측정합니다. 이 시스템은 다중 인자 측정에 적합합니다. 단일-인자 측정을 위해, 분광계는 광검출기로 대체될 수 있고, 고정된 파장에서의 광 강도 신호의 측정이 달성될 수 있다.

그림 2 분광 수질 측정 시스템의 도식도

스펙트럼 신호의 측정은 실제로 흡광도의 측정이다. 물 샘플을 통과하는 광 신호는 Lambert-Beer 법칙 방정식에 따라 그 안에있는 물질의 농도와 관련이 있습니다.

흡광 A = log (Io/I) = K * C * OPL

샘플링 중에 얻은 스펙트럼 신호로부터 분자 분광법 기술과 화학 측정 알고리즘을 결합하여 오염 지표의 농도 정보를 정확하고 포괄적으로 유도 할 수 있습니다. Brolight 상위 레벨 컴퓨터 소프트웨어는 기본적인 단일 요소 농도 모델링을 지원할 수 있습니다. 다중 요소 분석을 위해 고객은 스펙트럼 데이터를 기반으로 2 차 개발을 수행해야합니다.

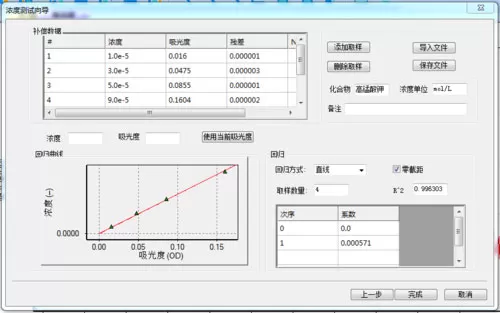

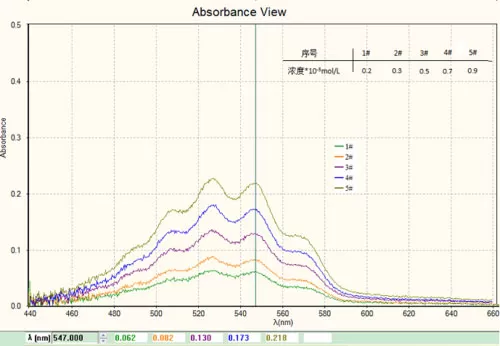

그림 3 KMnO4 및 농도 계산의 다른 농도의 흡광도 곡선

시스템의 광원은 BIM-6213 중수소-텅스텐 램프 소스 또는 SIM-6205 깜박이는 크세논 램프 소스일 수 있다. 전자는 안정적인 자외선-가시 스펙트럼을 제공하고 실험실 수질 검출 기기에서 사용할 수있는 반면, 후자는 자외선-가시 펄스 스펙트럼을 제공하고 작은 휴대용 기구에 통합하기에 더 적합합니다. 분광계는 기존의 BIM-6002A 소형 분광계를 선택할 수 있습니다. 프로브형 기기로 통합될 필요가 있는 경우, BIM-6511 MINI-분광기를 선택할 수 있다.

그림 4 프로브 유형 수질 측정 시스템의 도식도

분광 측광 수질 분석은 빠른 respo의 장점이 있습니다Nse, 시약 필요 없음, 2 차 오염 없음, 낮은 유지 보수 비용 및 여러 요인을 측정하는 능력. 빗물 및 하수 파이프 라인의 신속한 온라인 모니터링, 강 및 호수 아울렛과 같은 온라인 탐지 시나리오에 매우 적합합니다.
