소형 분광계는 어떻게 작동합니까?

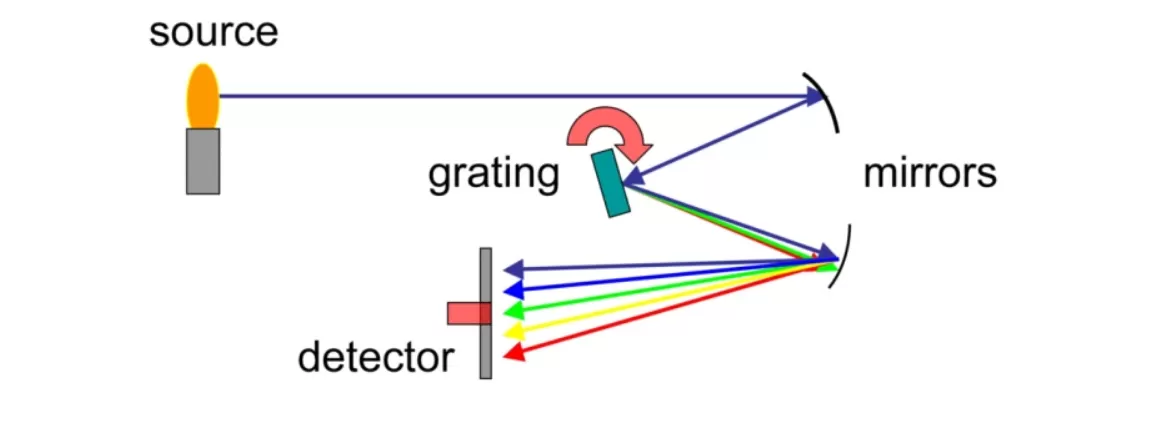

소형 분광계는 빛을 개별 파장으로 분산시키고 강도를 측정하여 분석합니다. 단계별로 작동하는 방법은 다음과 같습니다.

• 라이트 엔트리

  빛은 좁은 입구 슬릿을 통해 분광계로 들어가 제어 된 조명을 보장합니다.




• 승화

  빛은 시준 거울을 통과하여 발산 광선을 평행 빔으로 변환합니다.




• 분산

  평행 빔은 회절 격자를 치고, 광학 분산의 원리에 따라 구성 파장으로 분리됩니다.

• 집중

  포커싱 미러는 분산된 광을 검출기 어레이 (CMOS 또는 CCD 센서와 같은) 로 향하게 하며, 여기서 각각의 픽셀은 특정 파장에 대응한다.




• 탐지 및 디지털화

  검출기는 각 파장에서의 광 강도를 전자 신호로 변환한다. 이들 신호는 증폭되고, 디지털화되고, 컴퓨터 또는 임베디드 시스템으로 전송된다.




• 스펙트럼 분석

  Brolight BSV 소프트웨어는 디지털 데이터를 처리하여 스펙트럼을 생성하여 강도를 파장 함수로 표시합니다. 이는 물질을 확인하거나 농도를 측정하는 것과 같은 정량적 및 정성적 분석을 가능하게 한다.

Brolight의 소형 분광계는 최적화 된 Czerny-Turner 광학 설계를 통합하여 UV, VIS 및 NIR 파장 범위에 걸쳐 고해상도, 최소 미광 및 예외적 인 감도를 제공합니다. 컴팩트 한 폼 팩터와 통합 용이성으로 인해 화학 분석, 색상 측정, 환경 모니터링, 레이저 가공, 재료 연구 등 휴대용, 산업 및 OEM 응용 분야에 이상적인 선택입니다. 그리고 생물 의학 용도.

지금 Brolight에 연락하여 스펙트럼 측정의 미래를 경험하십시오.
