광학 파워 미터 및 그 용도: 알아야 할 모든 것

내용의 표 [숨기기]

처음으로 광학 파워 미터를 사용하는 것은 혼란 스러울 수 있습니다. 다양한 모델과 사양에 직면하여 많은 엔지니어가 압도적입니다. 그러나 기본 원칙을 이해하면 가장 강력한 도구가 될 것입니다.

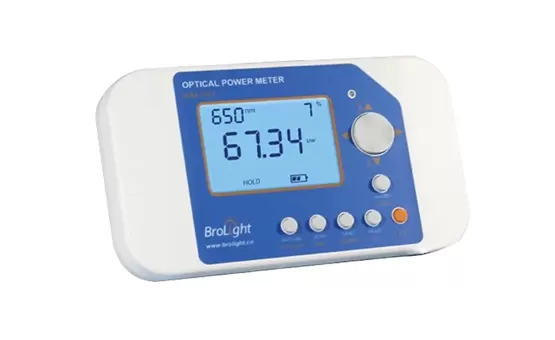

광 파워 미터는 광 신호의 전력을 측정하는 전자 장치입니다. 엔지니어가 광섬유 시스템의 성능을 검증하여 신호 강도가 요구 사항을 충족하는지 확인하고 통신 네트워크 유지 보수 및 문제 해결에 필수적인 도구입니다. 광학 파워 미터의 기본 개념을 이해하는 것은 첫 번째 단계에 불과합니다. 다음으로, 이 중요한 도구를 더 잘 이해하고 사용하는 데 도움이되는 작동 원리를 살펴 보겠습니다.

광 파워 미터 란 무엇이며 왜 그렇게 중요합니까?

광섬유 설치 중에 신호 감쇠 문제가 발생합니까? 광학 전원을 확인해야 할 수도 있습니다. 광학 파워 미터는이 문제를 해결하기 위해 설계된 특수 측정 도구입니다. 광학 신호의 강도를 측정하는 데 특별히 사용되는 도구입니다. 광전 센서를 통해 광 신호를 전기 신호로 변환 한 다음 데시벨 (밀리와트 (dBm) 또는 와트 (W)) 단위로 전력 값을 표시합니다.

광 전력 미터의 핵심 가치 및 응용 프로그램 시나리오

광학 전력 미터는 광 통신 분야에서 없어서는 안될 역할을합니다. Boyuan Technology의 R & D 엔지니어로서 저는이 도구가 고객이 다양한 실제 문제를 해결하는 데 어떻게 도움이되는지 직접 목격했습니다.

응용 프로그램 시나리오	측정 매개 변수	중요성
광섬유 설치 및 유지 보수	엔드 투 엔드 전력 손실	네트워크 연결 품질이 표준을 충족하는지 확인
장비 제조 테스트	광원 출력 전력	광학 장비 성능 지표 확인
네트워크 문제 해결	링크의 다양한 지점에서 전원	신호 감쇠 지점을 빠르게 찾습니다.
실험실 연구	광학 부품 성능	R & D에 대한 정확한 데이터 지원 제공

광학 전력 미터의 중요성은 여러 측면에서 반영됩니다. 첫째, 광섬유 네트워크 설치 중에 기술자는 광 전력 미터를 사용하여 연결 손실을 측정하여 각 조인트의 손실이 허용 범위 내에 있는지 확인해야합니다. 둘째, 네트워크 문제가 발생하면 서로 다른 측정 지점에서 전력 값을 비교하면 광섬유 파손 또는 커넥터 오염으로 인한 것인지 여부와 같은 결함의 빠른 위치가 가능합니다. 우리의 고객 의견에 따르면, 광학 전력 미터를 올바르게 사용하면 일반적으로 문제 해결 시간을 50% 이상 줄일 수 있습니다. 또한, 광 전력 미터의 정확도는 전체 통신 시스템의 신뢰성에 직접적인 영향을 미친다. 0.5dB 의 측정 오차는 전력 계산에서 20% 편차를 의미 할 수 있으며, 이는 실제 적용에서 표준 이하의 시스템 성능을 초래할 수 있습니다. 따라서, 적절한 광학 파워 미터 및 정사이즈 캘리브레이션을 선택하는 것이 중요하다.

광 전력 측정기는 어떻게 작동합니까?

광학 파워 미터가 보이지 않는 광 신호를 특정 숫자로 변환하는 방법이 궁금합니다. 그것의 작동 원리는 실제로 아주 간단합니다, 열쇠는 광전 변환 과정을 이해하는 것입니다. 광학 파워 미터의 핵심은 광 검출기입니다. 광학 신호가 검출기에 닿으면 광 전력에 비례하는 전류를 생성하여 증폭되고 디지털화되어 궁극적으로 전력 판독을 표시합니다.

워크플로 및 기술적 세부 사항

광학 파워 미터의 작동 프로세스는 정밀 광전 기술을 포함하는 몇 가지 주요 단계로 나눌 수 있습니다.

작업 단계	기능 설명	핵심 기술
광학 신호 수신	커넥터를 통해 측정 할 광 신호 수신	어댑터 인터페이스, 소멸 비율 제어
광전 변환	광학 에너지를 전기 에너지로 변환	포토 다이오드 (InGaAs, Si 등)
신호 처리	전기 신호 증폭 및 필터링	Transimpedance 증폭기, 저역 통과 필터
데이터 처리	전력 값 계산 및 표시	마이크로 프로세서, 교정 알고리즘

광 신호가 광섬유 커넥터를 통해 광 파워 미터에 들어가면 먼저 광 검출기에 도달합니다. 검출기는 일반적으로 통신 파장을 위한 인듐 갈륨 비소 (InGaAs) 또는 가시광에 대한 실리콘 (Si) 과 같은 반도체 물질로 만들어진다. 광자가 검출기에 부딪히면 전자-정공 쌍을 생성하여 입사하는 광학 전력에 비례하는 전류를 생성합니다. 이 약한 전류 신호는 그 후 전압 신호로 변환하는 과도 증폭기로 보내진다. 신호는 전형적으로 매우 약하기 때문에, 증폭기는 낮은 잡음 및 높은 이득 특성을 가져야 한다. 다음으로, 신호는 노이즈 간섭을 제거하기 위해 필터링을 거쳐 아날로그-디지털 변환기에 의해 디지털 신호로 변환된다. 미리 저장된 교정 데이터에 기초하여, 마이크로프로세서는 파장 감도 및 선형성과 같은 인자를 고려하여 디지털 신호를 대응하는 전력 값으로 변환한다. 마지막으로, 전력 값은 dBm 또는 W 단위로 화면에 표시됩니다. 현대 광학 전력 계량기에는 일반적으로 자동 파장 인식 및 자동 전력 범위 조정 기능이 포함되어있어 작동 프로세스를 크게 단순화합니다.

광 파워 미터의 종류와 올바른 모델을 선택하는 방법은 무엇입니까?

다양한 광 전력 계량기로 가득 찬 시장에 직면하여 가장 적합한 모델을 어떻게 선택합니까? 이 결정은 실제로 어려울 수 있지만 특정 요구 사항을 분석하면 정보에 입각 한 결정을 내릴 수 있습니다. 광학 파워 미터는 주로 핸드 헬드, 벤치 탑 및 모듈 형으로 구분됩니다. 선택은 측정 범위, 정확도, 파장 범위, 인터페이스 유형, 특정 응용 프로그램 시나리오 및 예산을 고려해야합니다.

자세한 분류 및 선택 가이드

다양한 사용 시나리오 및 기술 요구 사항에 따라 광학 전력 계량기는 고유 한 장점과 적용 가능한 시나리오가있는 여러 주요 범주로 나눌 수 있습니다.

유형	특징	최고의 적용 시나리오
휴대용 광 전력 미터	휴대용, 견고한, 배터리 구동	현장 건설, 네트워크 유지 보수, 문제 해결
벤치 탑 광 파워 미터	높은 정밀도, 다기능, AC 전원	실험실, R & D 센터, 제조 테스트
모듈 형 광 파워 미터	통합, 자동화 테스트	생산 테스트 시스템, 모니터링 시스템
PON 파워 미터	특수 필터링, 다중 파장 테스트	패시브 광 네트워크 설치 및 유지 보수

광학 파워 미터를 선택할 때 첫 번째 단계는 측정 요구를 명확히하는 것입니다. 주로 참여하는 경우실외 섬유 배선 또는 네트워크 유지 보수, 휴대용 광 전력 측정기가 최선의 선택입니다. 이들은 일반적으로 낙하 방지 및 방진 특성, 긴 배터리 수명 및 쉬운 작동이 있습니다. Boyuan Technology의 BIM 시리즈 핸드 헬드 파워 미터는 이러한 애플리케이션에 특히 최적화되어 있습니다. 실험실 또는 제조 환경에서 정확성과 안정성이 주요 고려 사항입니다. 벤치 탑 광 전력 계량기는 더 높은 측정 정확도 (일반적으로 ± 0.2dB 이내) 를 제공하고 더 넓은 전력 측정 범위 (-90dBm ~ 10dBm) 를 지원하며 데이터 저장 및 자동보고와 같은 고급 기능을 갖추고 있습니다. 예산도 중요한 고려 사항입니다. 기본 핸드 헬드 전력 계량기는 수천 위안에 불과할 수 있지만 고정밀 벤치 탑 장치는 수만 위안에 달할 수 있습니다. 단순히 저렴한 가격을 추구하기보다는 예산 내에서 측정 정확도, 신뢰성 및 애프터 지원을 우선시하는 것이 좋습니다. 또한 기존 광섬유 커넥터와 호환되는 모델을 선택하십시오. 그렇지 않으면 추가 어댑터가 필요할 수 있습니다.
