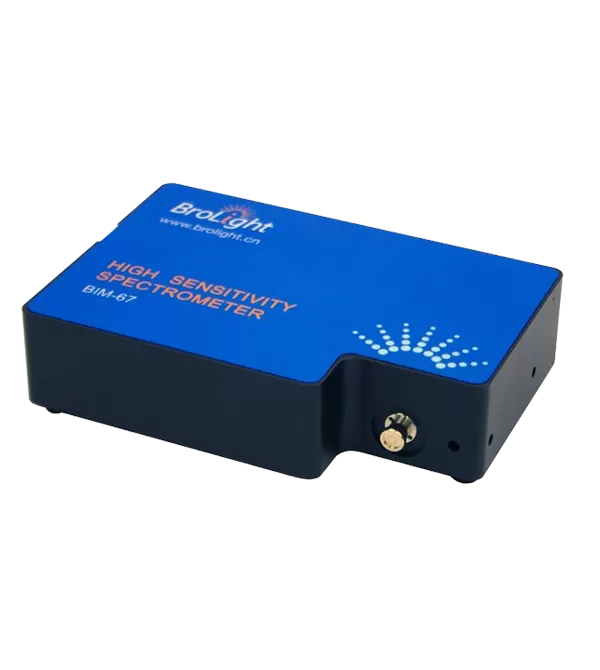

BIM-6704 시리즈 분광계는 하마 마츠의 S10420-01 백라이트 영역 CCD 센서를 기반으로 개발되었습니다. 뛰어난 센서 성능과 최적화 된 광 경로 설계로 분광계는 크게 향상된 감도를 달성하여 최대 50,000:1 (일반) 의 동적 범위를 제공합니다.
이 시리즈는 약한 UV 측정에 이상적인 200nm-500nm 범위의 탁월한 감도를 특징으로합니다. 백 조명 CCD 센서는 200nm-1100nm 에 걸쳐 상호 교환 가능한 구성 요소로 사용자 정의 가능한 파장 및 해상도를 제공합니다. 여기에는 여러 트리거 모드, 개발을위한 SDK 지원 및 심층 사용자 정의 옵션이 포함됩니다.
신호 대 잡음 비율: 800:1
동적 범위: 50,000:1 (일반)
검출기: 하마 마츠 백 조명 영역 CCD 센서
사용 가능한 버전: UV 민감성 및 NIR 감지 모델
자동 계산: 피크 파장 및 대역폭 감지
컴팩트 한 디자인: 손쉬운 조작을위한 팜 사이즈
광학 경로: 교차 비대칭 C-T 구성
2 차 회절 억제: 통합 간섭 필터
연결: SMA905 광섬유 커넥터, USB 2.0 (데이터 및 전원)
유연한 구성: 선택 가능한 파장 범위 및 광학 해상도
사용자 정의 지원: 보조 개발 및 OEM 통합을위한 SDK
통신: RS232 인터페이스
트리거 옵션: 여러 트리거 모드
라만 분광법 및 형광 분광법 측정
근적외선 (NIR) 및 자외선 (UV) 약한 스펙트럼 검출
약한 스펙트럼 투과율, 흡광도 및 반사율 측정
모델 | BIM-6704 |
검출기 파장 범위 | 200nm-1100nm 옵션 |
검출기 감도 범위 | 200nm-500nm |
해상도 | 최적 0.35nm |
섬유 커넥터 | SMA905 |
탐지기 유형 | 하마 마츠 시리즈 영역 배열 백 조명 CCD |
검출기 픽셀 | 2048 × 64 픽셀, 각 픽셀 14 μm × 14μm |
신호 대 잡음 비율 | 800:1 |
A/D 해상도 | 16 비트 |
통합 시간 | 1ms -10s |
동적 범위 | 50000:1 |
트리거 모델 | 일반 모드, 소프트웨어, 하드웨어, 동기화 트리거 |
전력 소비 | 5VDC,500mA |
작동 온도 | 5 ℃-35 ℃(25 ℃ 추천) |
통신 인터페이스 | USB2.0,RS232 |
운영 시스템 | Win XP,Win7,Win8,Win10 |
선형성 | > 99% |
전력 공급 | USB |

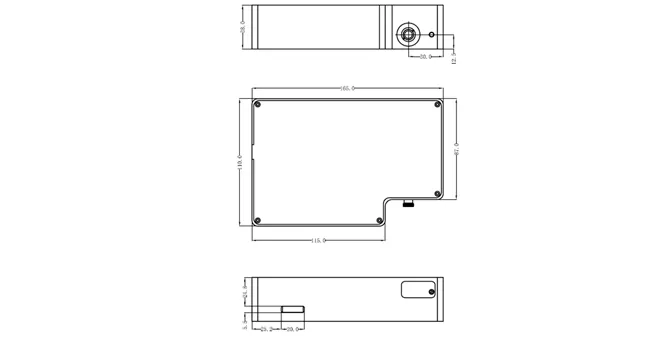

차원 | 165mm x 110mm x 38mm |
무게 | 0.7Kg |
# | 부품 설명 | Qty. |
1 | 분광기 | 1 |
2 | USB 케이블 | 1 |
3 | 교정 보고서 (소프트웨어 및 매뉴얼 다운로드를위한 QRCode) | 1 |
4 | 포장 상자 | 1 |
모델 | 구성 모델 | 파장 범위 | 해상도 |
BIM-6704-01 | BIM-6704-01-S03L02F06G01 | 200-900 nm | ~ 1 nm |
BIM-6704-02 | BIM-6704-02-S03L02F06G13 | 200-1100 nm | ~ 1.8 nm |
BIM-6704-03 | BIM-6704-03-S03L02F06G16 | 180-880 nm | ~ 1 nm |
BIM-6704-03-S03L02F06G17 | 180-880 nm | ~ 1 nm | |
BIM-6704-04 | BIM-6704-04-S05L00F00G06 | 180-413 nm | ~ 1.4 nm |
BIM-6704-04-S02L00F00G06 | 180-413 nm | ~ 0.3 nm |
BSV 스펙트럼 소프트웨어
