이 실험은 요오드-텅스텐 램프를 사용하여 햇빛을 시뮬레이션하여 태양 전지판을 조사하여 전기를 생성합니다. 조도 측정기는 다른 위치에서 태양 조도를 측정하여 조명 하에서 태양 전지의 출력 특성 (세 가지 샘플 유형) 을 측정 할 수 있습니다. 단락 전류 (I) 와 같은 주요 매개 변수SC), 개방 회로 전압 (VOC), 최대 출력 전력 (P최대), 및 충전 인자 (FF) 가 결정될 수 있다. 충전 계수는 태양 전지 성능의 중요한 지표입니다.
모듈 형 디자인을 통해 학생들은 다양한 태양 전지 샘플을 대체하여 실험 설정 기술과 실습 능력을 향상시킬 수 있습니다.
광도의 편리한 측정을위한 조도 측정기를 포함합니다.
단결정 실리콘, 다결정 실리콘 및 비정질 실리콘의 세 가지 유형의 태양 전지 모듈을 제공하여 포괄적이고 환경 친화적 인 실험을 제공합니다.
편리한 데이터 수집 인터페이스: 전원 공급 장치에는 전압 센서와 PASCO 데이터 수집 소프트웨어를 연결하기위한 3 개의 아날로그 데이터 포트가 포함되어있어 실시간 데이터 수집 및 효율적인 분석이 가능합니다.

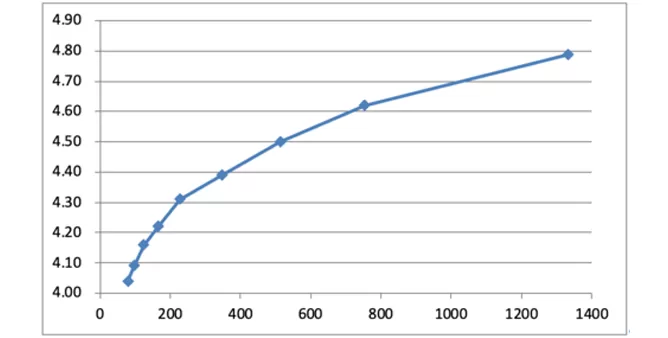

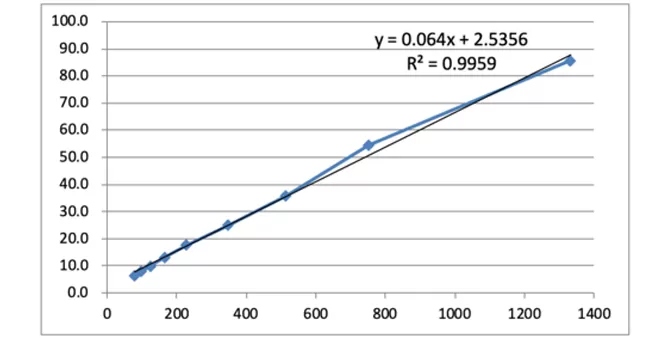

다양한 광 강도 하에서 태양 전지의 개방 회로 출력 전압 및 단락 전류를 측정하십시오.

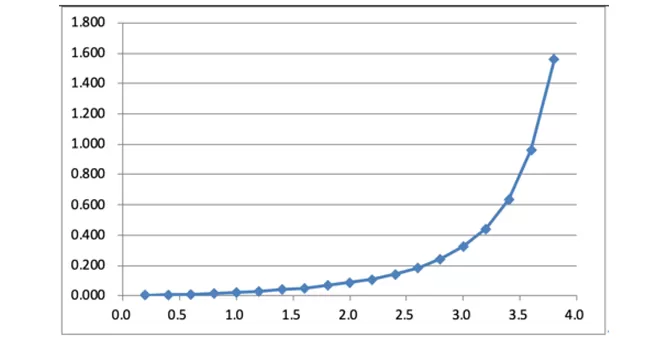

어두운 조건에서 태양 전지의 전류-전압 (I-V) 특성을 연구하십시오.

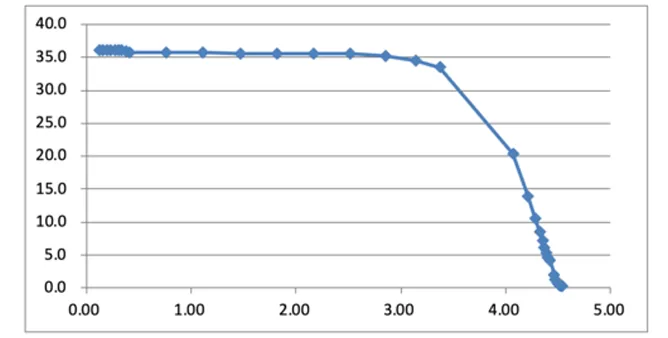

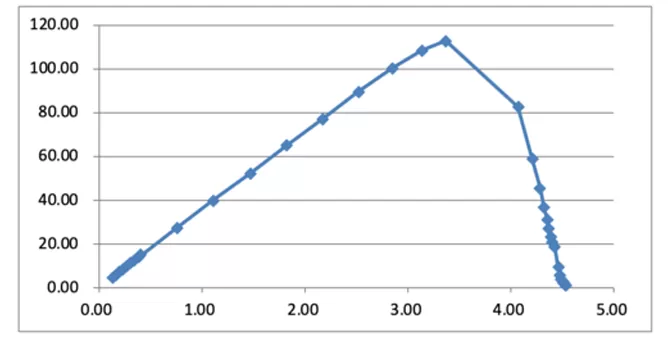

조명중인 태양 전지의 출력 특성을 측정합니다.
조도와 거리 사이의 역 제곱 관계를 확인합니다 (확장 된 실험).
아니. | 부품 | 키 매개 변수 |
1 | 태양 전지 시험 단위 | 전압계: 2.000V / 20.00V; Ammeter: 2.000mA / 200.0mA |
2 | 태양 전지 샘플 세트 | 태양 전지의 세 가지 유형: 단결정 실리콘, 다결정 실리콘 및 비정질 실리콘 |
3 | 트랙 | 길이: 600mm |
4 | 할로겐 램프 & 스탠드 | 100 W |
5 | DC 저항 상자 | 6 범위, 0-99999.9 Ω |
아니. | 부품 | 모델 | Qty. |
1 | 태양 전지 시험 단위 | BEM-5737 | 1 |
2 | 태양 전지 샘플 세트 | BEM-5739 | 1 |
3 | 태양 전지 샘플 홀더 | BEM-5740 | 1 |
4 | 트랙 | BEM-5201-06 | 1 |
5 | 할로겐 램프 & 스탠드 | BEM-5742 | 1 |
6 | DC 저항 상자 | ZX-21 | 1 |
7 | 4mm 바나나 플러그 케이블 (레드) | BC-105084 | 2 |
8 | 4mm 바나나 플러그 케이블 (검정) | BC-105083 | 2 |
9 | 스페이드 (레드) 에 4mm 바나나 | BC-105292 | 1 |
10 | 스페이드 (블랙) 에 4mm 바나나 | BC-105293 | 1 |
11 | BNC-to-바나나 케이블 | BC-105192 | 1 |
12 | 전원 코드 | BC-105075 | 1 |
UI-5400 캡스톤 데이터 수집 소프트웨어
UI-5000 850 범용 인터페이스
PS-3211 무선 전압 센서
