모듈 식 디자인을 특징으로하는이 시스템을 통해 학생들은 가스 저장 튜브 및 전기 분해 모듈과 같은 구성 요소를 독립적으로 조립하여 실습 기술을 향상시킬 수 있습니다. 연료 전지와 태양 전지를 통합하여 완전한 에너지 변환 체인을 형성합니다. 다중 부하 모듈과 편리한 데이터 수집 인터페이스를 갖추고 있으며 실시간 데이터 분석을 지원하여 환경 친화적이고 효율적인 실험 프로세스를 보장합니다.
모듈 형 설계를 통해 학생들은 가스 저장 튜브, 전기 분해 모듈, 연료 전지 모듈 및 기타 구성 요소를 조립하여 실험 설정 기술과 실용적인 능력을 육성 할 수 있습니다.
연료 전지와 태양 전지를 유기적으로 결합하여 에너지 변환, 저장 및 활용의 완전한 사슬을 형성하는 여러 에너지 변환 단계를 통합합니다.
다양한 태양 전지로드 모듈: 포괄적이고 환경 친화적 인 실험 내용을 제공합니다.
편리한 데이터 수집 인터페이스: 전원 공급 장치에는 전압 센서와 PASCO 데이터 수집 소프트웨어를 연결하기위한 3 개의 아날로그 데이터 포트가 포함되어있어 실시간 데이터 수집 및 효율적인 분석이 가능합니다.

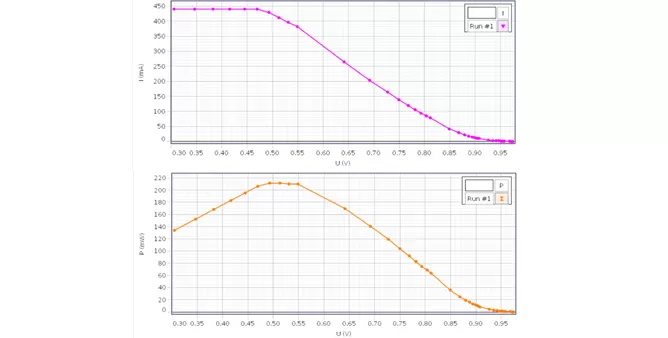

태양 전지의 전류-전압 (I-V) 및 전력-전압 (P-V) 특성.

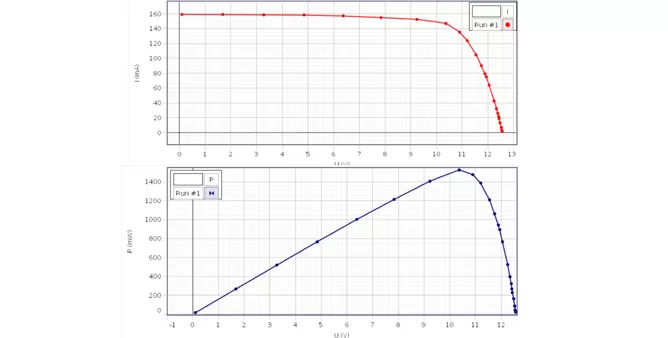

수소-산소 연료 전지의 출력 특성.

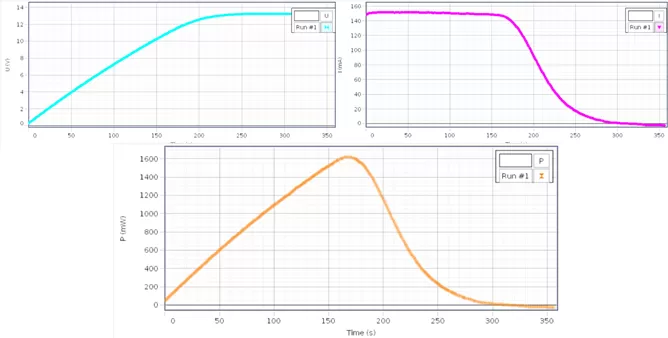

슈퍼 커패시터의 충전 특성.
아니. | 부품 | 키 매개 변수 |
1 | H₂-O₂ 연료 전지 단위 | 듀얼 출력 모드: 드라이브 팬 및 라이트 LED (깜박임 기능); 신뢰할 수있는 가스/물 저장을위한 듀얼 O 링 씰 |
2 | 태양 제어 & 신청 단위 | DC 전압계: 0-30.0V; DC Ammeter: 0-1.0A; AC 전압계: 0-250V; 솔라 컨트롤러: DC12V/10A |

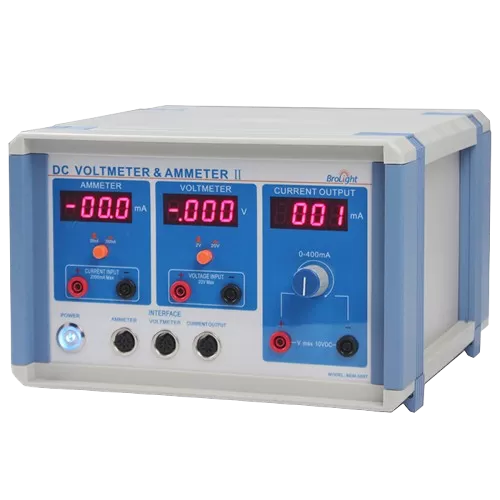

3 | DC 전압계/Ammeter II | DC 전압 범위: 0-20V / 0-2V (수동 스위칭) DC 현재 범위: 0-200.0mA / 0-2000mA (수동 스위칭) 조정 가능한 상수 현재 소스: 0-400mA |
4 | 태양 전지 패널 | 정격 전압: 12V |
5 | 할로겐 램프 & 스탠드 | 150W |

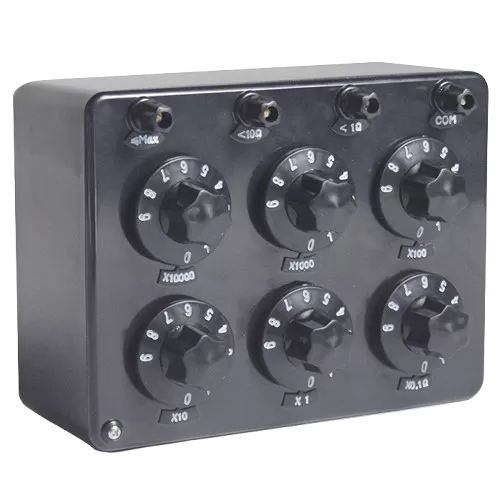

6 | DC 저항 상자 | 6 범위, 0-99999.9Ω |
아니. | 부품 | 모델 | Qty. |
1 | H₂-O₂ 연료 전지 단위 | BEM-5031 | 1 |
2 | 태양 제어 & 신청 단위 | BEM-5735 | 1 |
3 | DC 전압계/Ammeter II | BEM-5057 | 1 |
4 | 태양 전지 패널 | BC-105263 | 1 |
5 | 할로겐 램프 & 스탠드 | BEM-5743 | 1 |
6 | DC 저항 상자 | ZX-21 | 1 |
7 | 2mm 바나나 플러그 케이블 (레드) | BC-104087 | 1 |
8 | 2mm 바나나 플러그 케이블 (검정) | BC-104088 | 1 |
9 | 4mm 바나나 플러그 케이블 (레드) | BC-105084 | 5 |
10 | 4mm 바나나 플러그 케이블 (검정) | BC-105083 | 5 |
11 | 스페이드 (레드) 에 4mm 바나나 | BC-105292 | 1 |
12 | 스페이드 (블랙) 에 4mm 바나나 | BC-105293 | 1 |
13 | 전원 코드 | BC-105075 | 1 |
14 | 8 핀 인터페이스 케이블 | BC-105077 | 2 |
UI-5400 캡스톤 데이터 수집 소프트웨어
UI-5000 850 범용 인터페이스
PS-3211 무선 전압 센서
