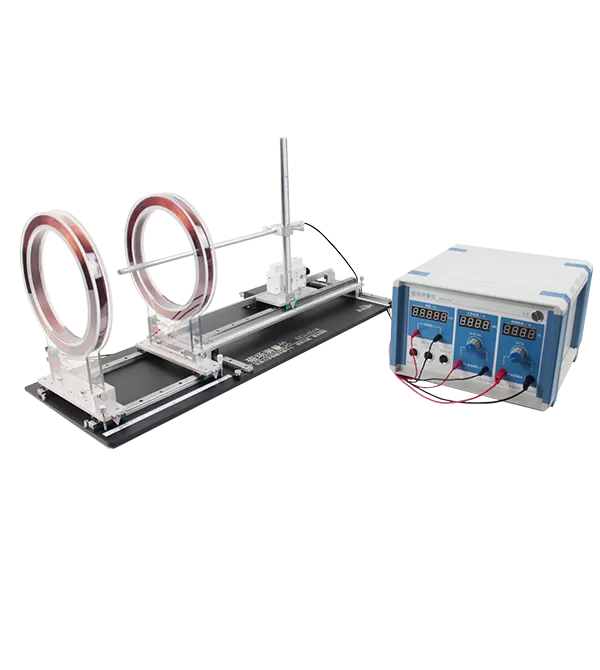

원래 실용적인 디자인, 회전 센서를 기반으로 한 동기 트랙 변위 측정, 가장 간단하고 효율적인 방식으로 변위의 디지털 확장 측정 실현
전문 선형 가이드 및 엄격한 가공 공정을 사용하여 제품 품질을 보장하는 산업 등급 재료
모듈 형 코일 이동 구성 요소 및 프로브 이동 구성 요소는 유연성, 사용 용이성, 유지 보수 및 보관 요구 사항을 충족합니다.
다양한 코일 유형, 더 확장 성 응용 연구 지원
쉽고 빠른 설치 및 연결을위한 풍부한 디지털 디자인 인터페이스
| 아니오. | 부품 이름 | 주요 매개 변수 |
| 1 | 홀 프로브 구성 요소 | 내장 홀 요소, 홀 현재 <20mA, 홀 감도 ≥ 2000mV/(mA · T) |
| 2 | 홀 프로브 이동 구성 요소 | Z 축 선형 가이드, 저울, 회전 센서 어댑터, 회전 센서 롤러 트랙, 알루미늄 합금 고정베이스 플레이트와 평행하게 설치된 한 쌍의 X 축 선형 가이드, 지원 XYZ 3 축 연속 조정 가능한 자기장 측정 프로브 |
| 3 | 자기장 코일 이동 구성 요소 | 2 개의 코일 사이의 거리는 0.5R 내지 2R 의 범위 내에서 연속적으로 조정될 수 있다. 현재 위치는 1mm 의 해상도로 스케일 눈금자를 통해 식별 할 수 있습니다. 표준 산업용 선형 가이드를 사용하여 방해없이 원활한 조정을 보장합니다. |
| 4 | 조정 제어 상자 | 제로 자기장 전압 지원 |
| 5 | 원형 코일 부품 | 코일지지 프레임은 무색 투명 재료로 만들어집니다. 코일 모듈의 고정 방법은 빠른 분해 및 조립을 가능하게하여 다른 유형의 코일을 쉽게 교체 할 수 있습니다. |
| 6 | 자기장 측정 장치의 전원 공급 장치 | 현재: 0 에서 1A 까지 지속적으로 조정 가능, 현재: 0 에서 10mA 까지 지속적으로 조정 가능, 전압 측정 범위: ± 19999mV, 3 개의 디지털 획득 인터페이스 포함 |
단일 코일의 축 자기장 분포 측정
이중 코일의 축 자기장 분포 측정
다른 코일의 자기장 분포 측정
코일의 가로 자기장 분포 측정
