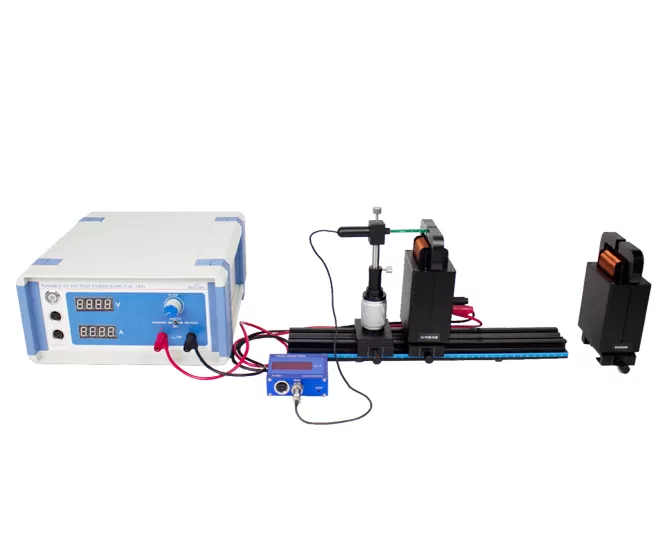

BEX-8513 자기 물질의 자기 히스테리시스 루프를 측정하는데 사용될 수 있는 장치이다. 일반적인 자기 히스테리시스 루프 장치는 기본적으로 전자기 유도, 즉 오실로스코프를 통해 자기 히스테리시스 루프를 관찰하는 원리를 채택합니다. 그러나 오실로스코프에 의해 표시되는 이미지는 간접 측정 방법에 속하는 자화 코일의 샘플링 저항의 전압과 2 차 코일의 커패시터의 전압에 해당합니다.
홀 방법 원리, 더 간단하고 직관적 인 측정.
자기 히스테리시스 루프를 마스터하고 홀 효과의 실제 응용 프로그램을 이해합니다.
모듈 디자인: 전원 공급 장치, Teslameter 및 전자기 코일은 독립적으로 사용할 수 있습니다.
풍부한 디지털 인터페이스를 통해 자기 히스테리시스 루프 현상을 직관적이고 편리하게 관찰 할 수 있습니다.
자기 샘플의 전자기 분포 측정

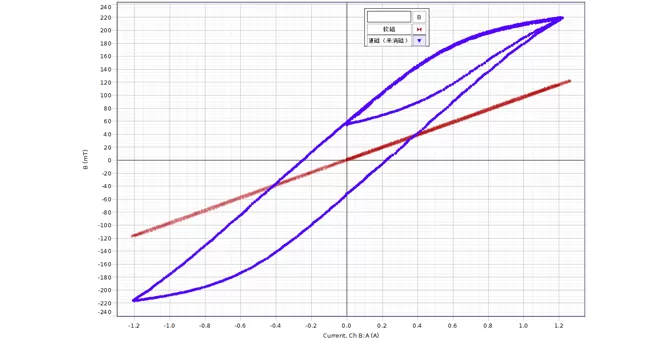

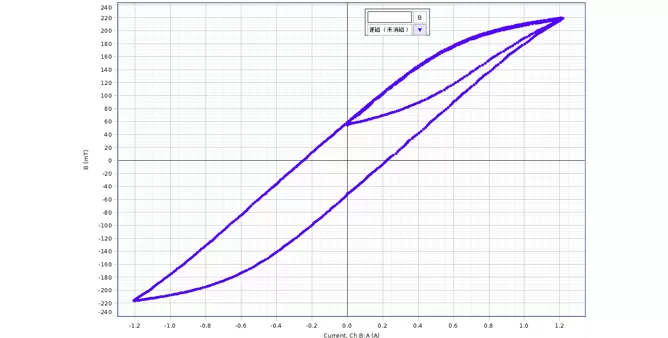

자기 히스테리시스 루프 측정

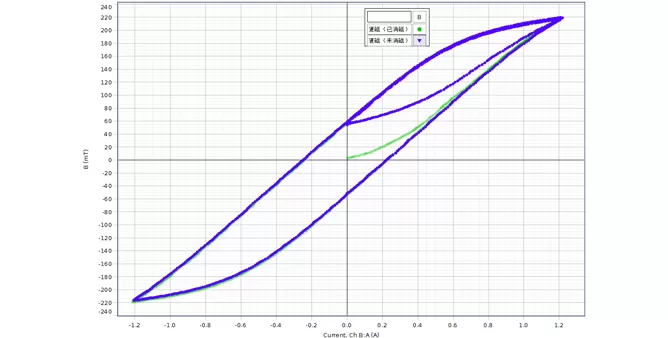

자기 재료의 DC 탈자화
다른 재료의 자기 히스테리시스 루프 측정
아니. | 부품 이름 | 매개 변수 |

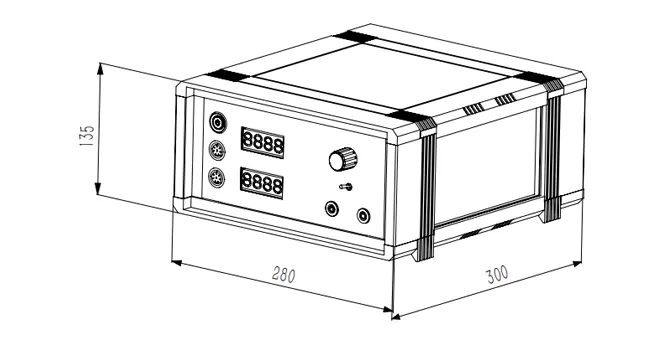

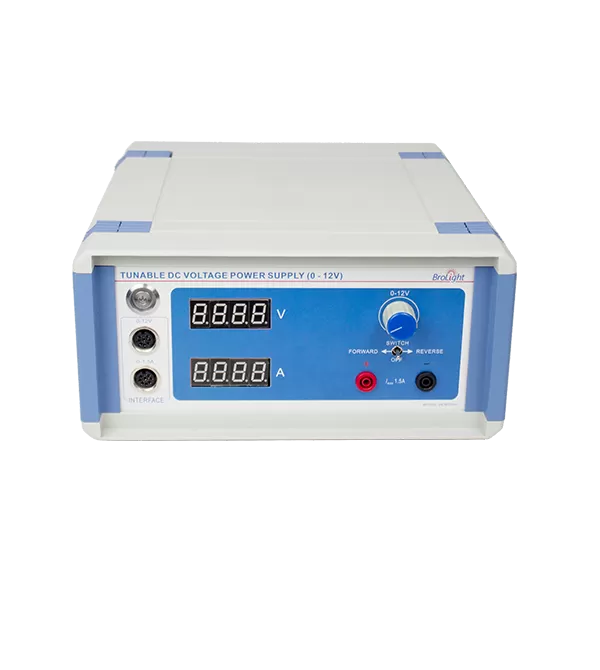

1 | 조정가능한 정전압 전력 공급 (0-12V) | 전압: 0-12V, 해상도: 10mV 현재: 0-1.5A, 해상도: 1mA |

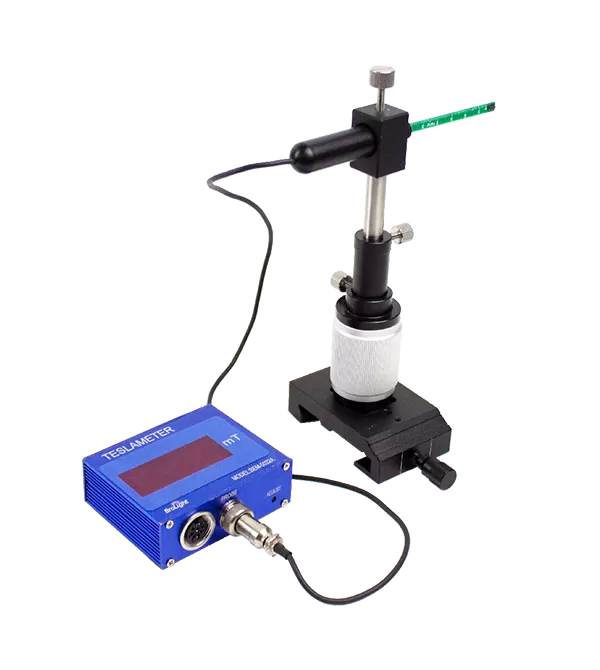

2 | 테슬라 미터 | 0-2000mT, 정확도 0.1mT |

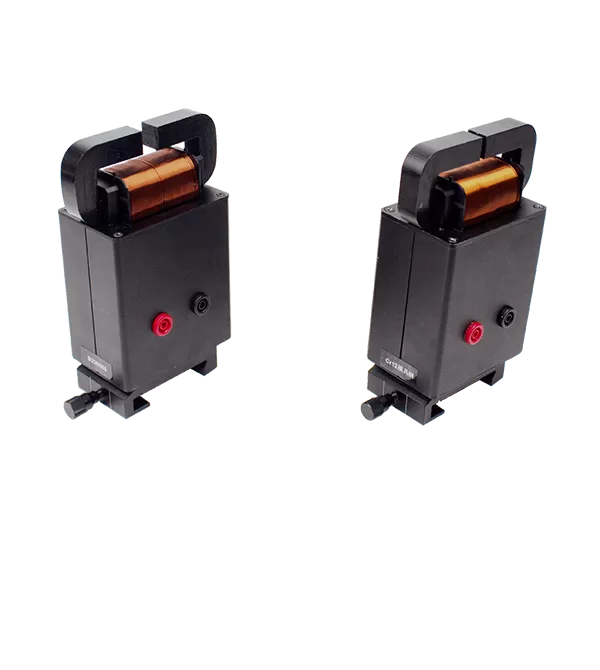

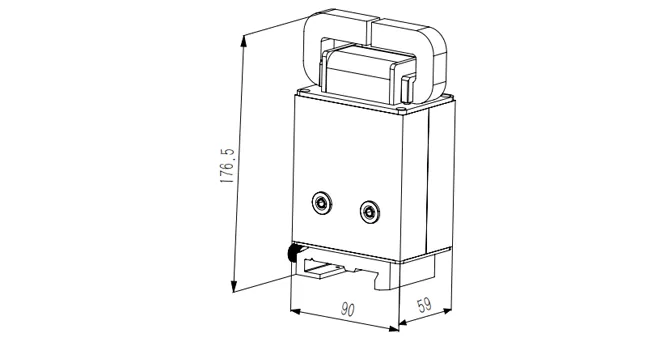

3 | 하드 전자기 코일 | 하드 자기 재료, U 자형 자기장 코일, 1000 회전 |
4 | 연약한 전자기 코일 | 부드러운 자성 재료, U 자형 자기장 코일, 1000 회전 |
5 | 트랙 | 길이 400mm |

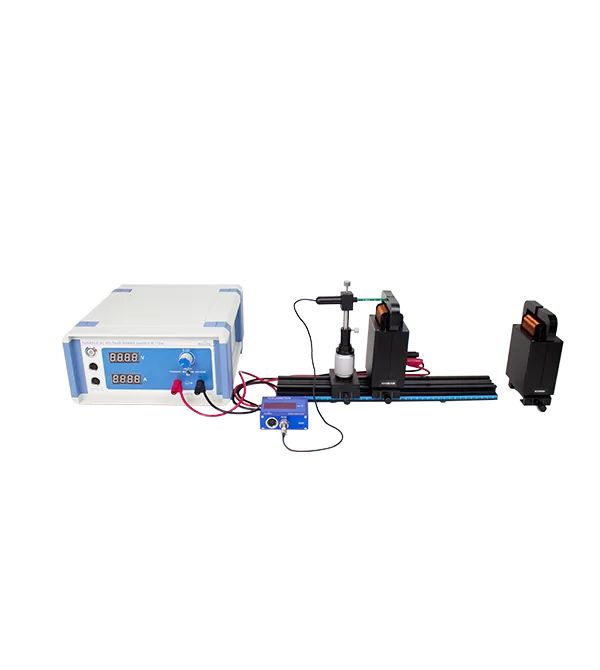

아니. | 부품 이름 | 모델 | Qty. |
1 | 조정가능한 정전압 전력 공급 (0-12V) | BEM-5060 | 1 |
2 | 하드 U 코어 전자기 코일 | BEM-5067 | 1 |
3 | 트랙, 길이 400mm | BEM-5201-04 | 1 |
4 | 광학 캐리어, 길이 50mm | BEM-5204-50 | 1 |
5 | 조정 가능한 포스트 홀더 | BEM-5205-25 | 1 |
6 | 포스트, 길이 90mm | BEM-5209-09 | 1 |
7 | 테슬라 미터 | BEM-5032A | 1 |
8 | 소프트 U 코어 전자기 코일 (옵션) | BEM-5022 | 1 |
9 | 8 핀 케이블 | BC-105077 | 2 |
10 | 전원 케이블 | BC-105075 | 1 |
태양 전지 I-V 및 P-V 특성
太阳 incidence-electromation-ritomism 太阳 inciplatio-electromositive ority

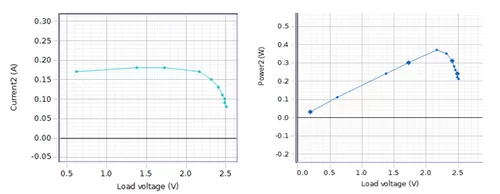

그림: 태양 전지의 전류 전압 및 전력 전압 특성.
