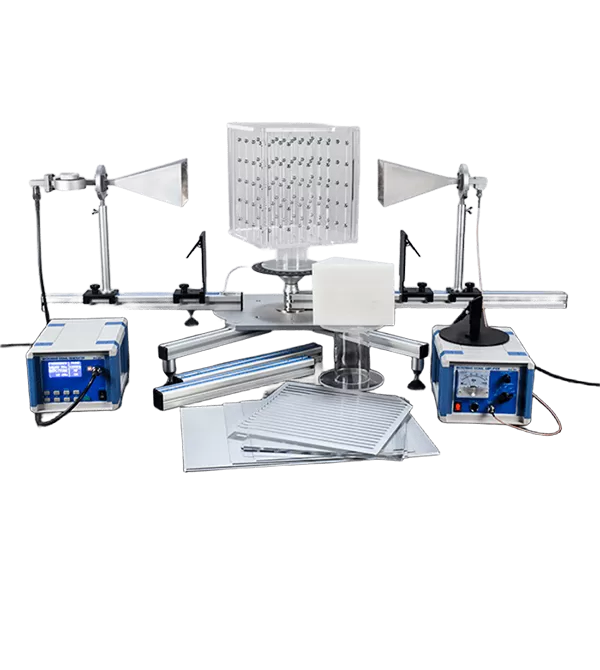

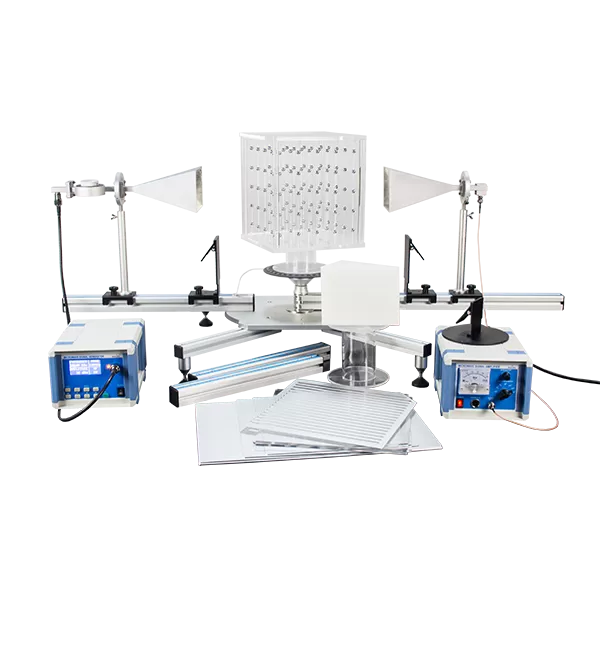

BEX-8512 마이크로파 광학 장치는 마이크로파의 파동 특성에 대한 고급 교육을 위해 설계되었습니다. 이 장치는 분광계 구조 및 모듈 식 액세서리와 결합 된 마이크로파의 생성, 전송 및 수신을 통해 회절, 간섭 및 분극과 같은 파동 현상을 명확하게 관찰하고 정량적으로 분석 할 수 있습니다. 신호 소스에 의해 생성 된 전자 레인지는 중앙 플랫폼의 조정 가능한 단일/이중 슬릿, 편광판 및 기타 구성 요소를 통과합니다. 결과적인 파동 패턴은 수신기에 의해 캡처되고 분석되어 사용자가 마이크로파 광학의 기본 원리를 실험적으로 검증 할 수 있습니다.
안전한 가동:최소한의 방사선으로 저전력 마이크로파 방출을 사용하여 안전한 실험실 운영 환경을 보장합니다.
매크로 규모 관찰:센티미터 파장 마이크로파를 사용하여 추상 파 개념을 유형의 대규모 실험으로 변환합니다.
모듈 형 & 유연한:구성 요소는 쉽게 조립 및 재구성 할 수 있도록 설계되어 실습 실험 및 사용자 지정 설정 설계를 장려합니다.

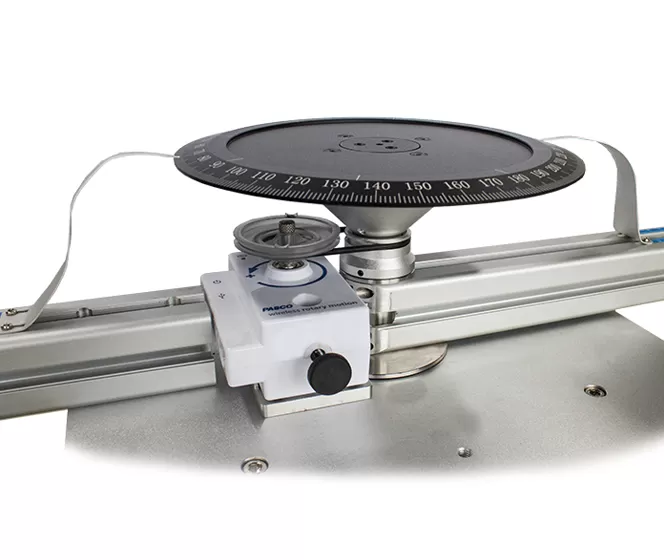

디지털 업그레이드 경로:8 핀 아날로그 인터페이스를 통해 무선 로터리 및 전압 센서를 통한 실시간 데이터 획득을 지원하는 PASCO 과학 플랫폼과 호환됩니다.
포괄적인 부속품:추가 요구 사항을 최소화하면서 전자기파 실험의 전체 범위에 필요한 모든 구성 요소를 포함합니다.
마이크로파의 단일 슬릿 회절

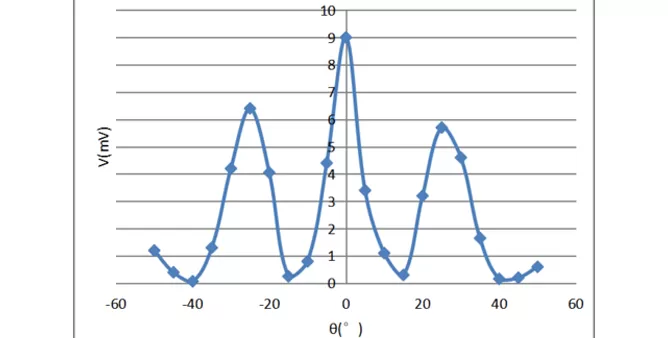

간섭 현상 및 파장 계산

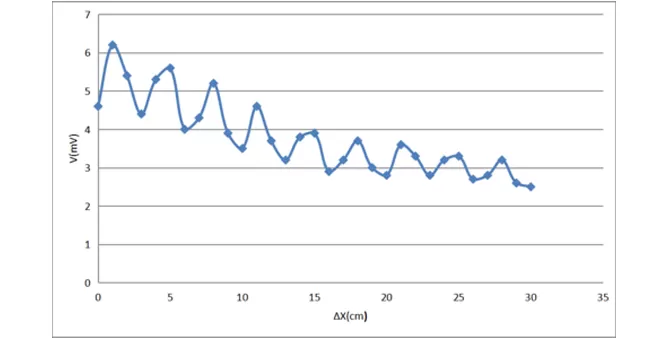

스탠딩 웨이브 형성 및 파장 측정
굴절 및 굴절 지수 결정

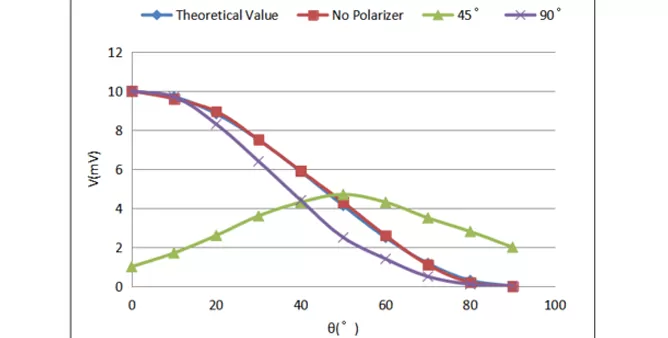

혼 안테나를 통한 편광
로이드의 거울 간섭 및 파장 추정
Fabry-Perot 간섭 원칙
Michelson 간섭계 작동 및 파장 분석
편광 속성 및 브루스터의 각도 식별

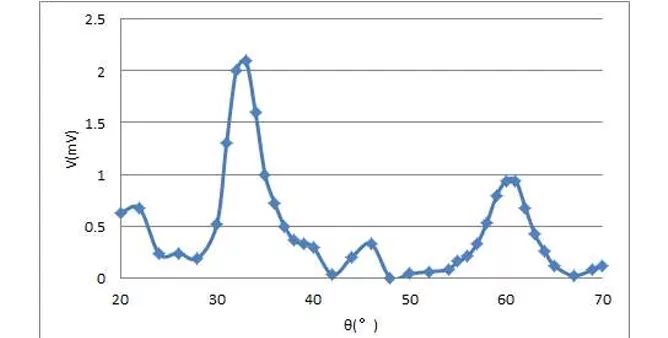

시뮬레이션 된 크리스탈 구조를 사용한 브래그 회절
광섬유에 있는 마이크로파 전파
아니. | 부품 | 키 매개 변수 |
1 | 마이크로파 신호 발생기 | 주파수: 10.5 GHz |
2 | 신호 증폭기 | 전용 8 핀 아날로그 전압 데이터 획득 포트 |

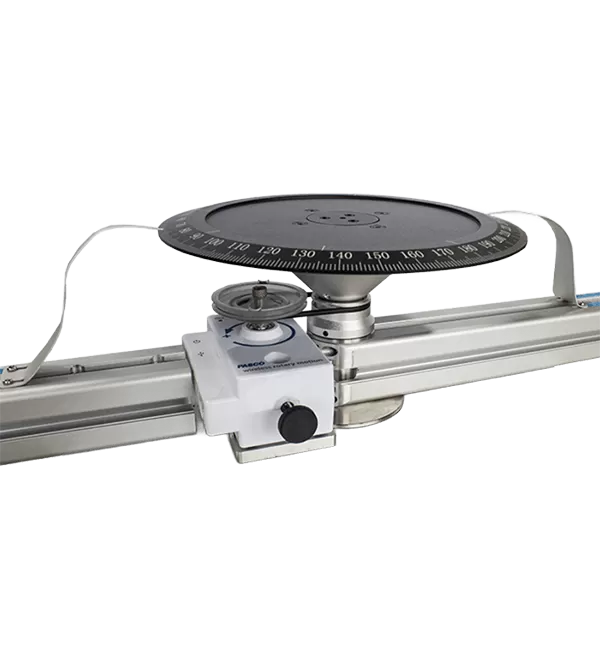

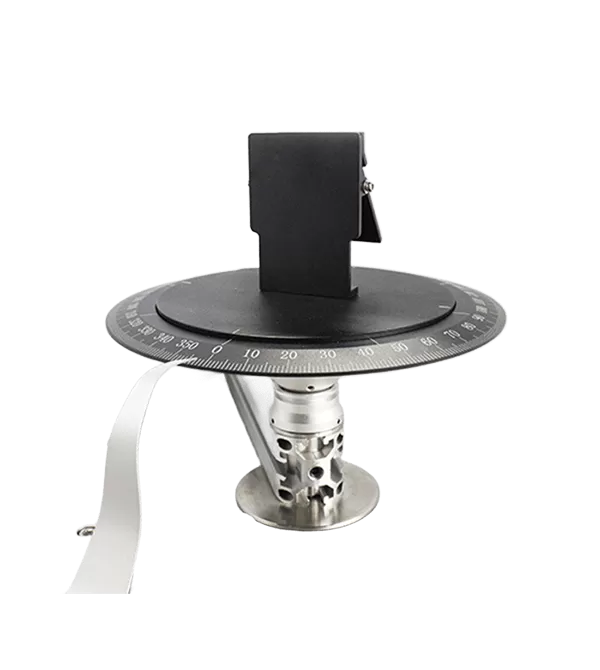

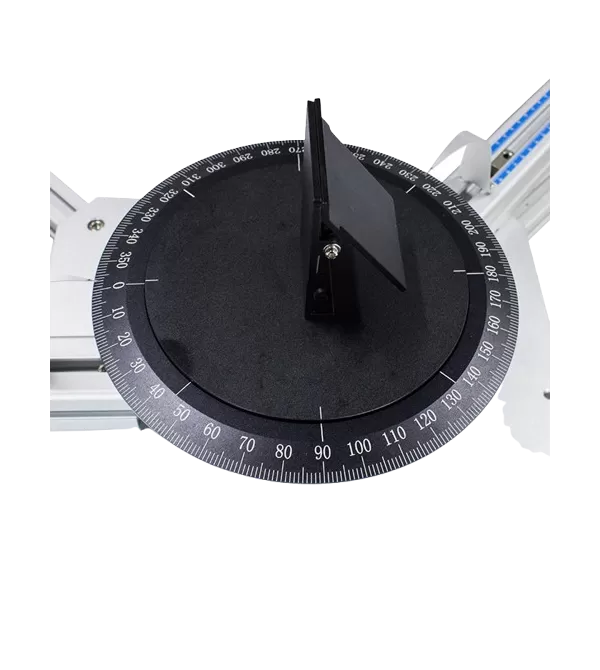

3 | 실험 단계 | 중앙 단계 직경: 20 cm; 고정 팔: 50 cm; 움직일 수 있는 팔: 70 cm |
4 | 움직일 수있는 스탠드 | 송신기 및 수신기 장착 용 |
5 | 액세서리 세트 | 반사판, 단일 슬릿 플레이트, 이중 슬릿 플레이트, 전송 플레이트, 편광판 |
6 | 크리스탈 어레이 & 홀더 | 금속 공에 의해 형성된 입방 구조 |
아니. | 부품 | 모델 | Qty. |
1 | 마이크로파 신호 발생기 | BEM-5722 | 1 |
2 | 신호 증폭기 | BEM-5734 | 1 |
3 | 실험 단계 | BEM-5727 | 1 |
4 | 마이크로파 송신기 어셈블리 | BEM-5725 | 1 |
5 | 마이크로파 수신기 어셈블리 | BEM-5726 | 1 |
6 | 움직일 수있는 스탠드 | BEM-5232 | 2 |
7 | 테스트 액세서리 세트 | BEM-5233 | 1 |
8 | 센트럴 스탠드 | BEM-5234 | 1 |
9 | 액세서리를위한 움직일 수있는 스탠드 | BEM-5235 | 2 |
10 | 프리즘 & 프리즘 홀더 | BEM-5236 | 1 |
11 | 크리스탈 어레이 & 홀더 | BEM-5237 | 1 |
12 | 보조 팔 | BEM-5238 | 2 |
13 | N-JJ 남성-남성 케이블 | BC-105262 | 1 |
14 | BNC-JJ 케이블 | BC-105261 | 1 |
15 | 레벨 거품 | AP-A1028 | 1 |
UI-5400 캡스톤 데이터 수집 소프트웨어
UI-5000 850 범용 인터페이스
PS-3211 무선 전압 센서
PS-3220 무선 로타리 센서
BC-121510 제한 핀
BC-121593 회전 어댑터 마운트
