GMR (Giant Magnetoresistance) 효과는 외부 자기장 하에서 자성 재료의 전기 저항률의 상당한 변화를 의미합니다. 이 양자 역학적 현상은 교번하는 강자성층과 비강자성층으로 구성된 층상 박막 구조에서 발생한다. 강자성층의 자기 모멘트가 평행하게 정렬될 때, 전하 캐리어의 스핀-의존적 산란이 최소화되어, 가장 낮은 저항이 된다. 반대로, 자기 모멘트가 반-평행일 때, 스핀-의존적 산란이 최대화되어, 가장 높은 저항으로 이어진다.

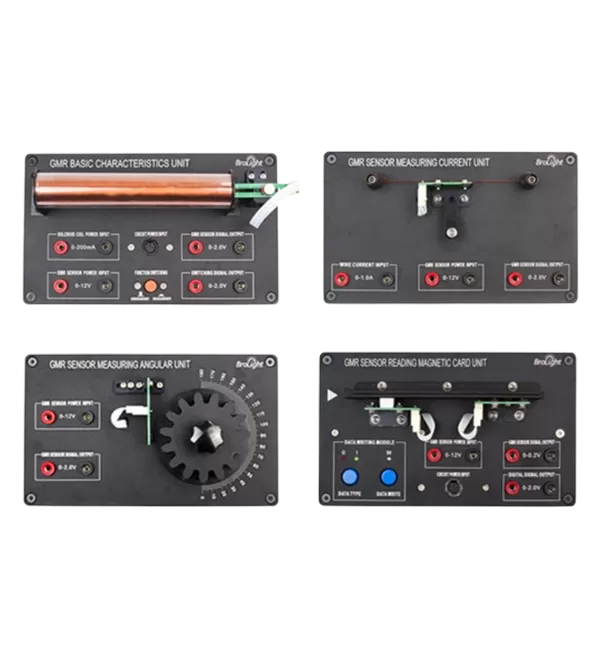

독립적 인 실험 모듈:기본 GMR 특성, 전류, 각도 변위 및 자기 카드 읽기/쓰기 작업을 측정하기위한 4 개의 기능 모듈을 포함합니다.
C불안에 대한 실험:아날로그 및 디지털 자기 전기 변환 특성, 자기 저항 특성, 와이어 전류, 솔레노이드 자기장 분포, 각도 변위 및 자기 카드 읽기/쓰기 기능을 포함한 7 가지 유형의 실험 측정 및 분석을 지원합니다.
편리한 데이터 수집 인터페이스:전압 센서 및 PASCO 데이터 수집 소프트웨어와 호환되는 4 개의 데이터 인터페이스를 갖추고있어 실시간 데이터 수집 및 효율적인 분석이 가능합니다.

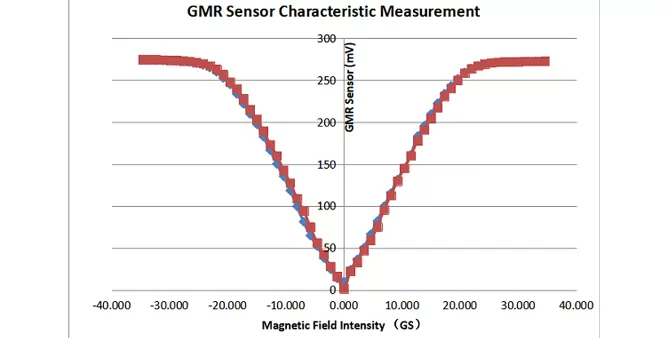

GMR 아날로그 센서의 자기 전기 변환 특성을 측정합니다.

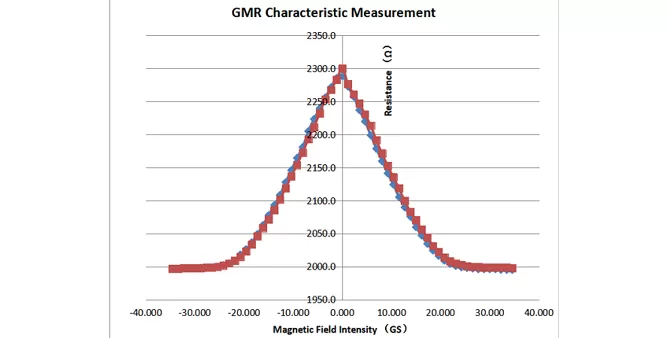

GMR 센서의 자기저항 곡선을 결정한다.
GMR 디지털 (스위치) 센서의 자기 전기 변환 특성을 특성화합니다.
GMR 센서를 사용하여 전류 운반 솔레노이드의 자기장 분포를 매핑하십시오.

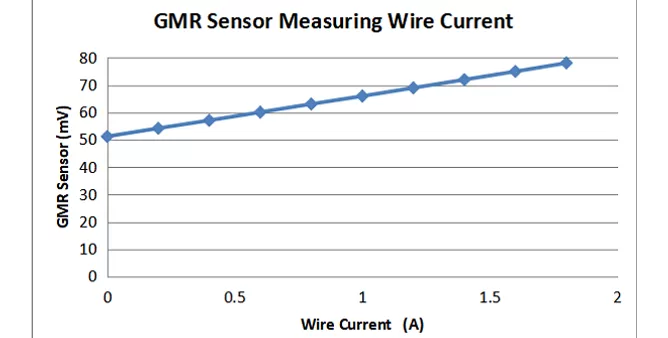

GMR 센서를 사용하여 와이어의 전류를 측정하십시오.
GMR 그래디언트 센서를 사용하여 기어의 각 변위를 측정하고 GMR 기반 속도 (속도) 센서의 원리를 보여줍니다.
GMR 센서를 사용하여 자기 카드 기록 및 읽기를 구현합니다.
아니. | 부품 | 키 매개 변수 |
1 | 조정가능한 DC 전력 공급 I | 전압: 0-12.0 V 지속적으로 조정 가능; 현재: 0-200 mA / 0-1000 mA 두 범위 |
2 | DC 전압계/Ammeter I | 현재: 2 mA / 20 mA 두 범위; 전압: 200 mV / 2 V 두 범위 |
3 | 기본 GMR 특성 모듈 | GMR 센서의 수평 이동 거리: ≥ 80mm; GMR 및 센서 측정 포함 |
4 | GMR 전류 측정 모듈 | 와이어 전류: 0-1 A; GMR 작동 전압: 0-12 V 조절 가능 |
5 | GMR 각도 변위 모듈 | 0-180 ° 크기의 기어; GMR 작동 전압: 0-12 V 조절 가능 |
6 | GMR 자기 카드 R/W 모듈 | 쓰기 기능: 디지털 0/1 입력 키; 읽기 기능: GMR 작동 전압 0-12 V 조정 가능 |
아니. | 부품 | 모델 | Qty |
1 | 조정가능한 DC 전력 공급 I | BEM-5055 | 1 |
2 | DC 전압계/Ammeter I | BEM-5056 | 1 |
3 | 기본 GMR 특성 모듈 | BEM-5717 | 1 |
4 | GMR 전류 측정 모듈 | BEM-5718 | 1 |
5 | GMR 각도 변위 모듈 | BEM-5719 | 1 |
6 | GMR 자기 카드 R/W 모듈 | BEM-5720 | 1 |
7 | 4mm 바나나 플러그 케이블 (레드) | BC-105084 | 4 |
8 | 4mm 바나나 플러그 케이블 (검정) | BC-105083 | 4 |
9 | 미니 8 핀 케이블 | BC-105243 | 1 |
10 | 전원 코드 | BC-105075 | 2 |
11 | 8 핀 인터페이스 케이블 | BC-105077 | 2 |
UI-5400 캡스톤 데이터 수집 소프트웨어
UI-5000 850 범용 인터페이스
PS-3211 무선 전압 센서 (2 단위 권장)
