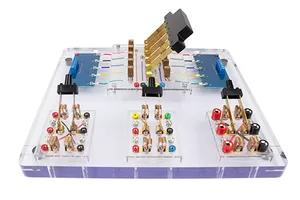

P형 및 N형 실리콘 기반 반도체 홀 부품 모두 장착
P형 및 N형 홀 구성 요소 모두에 대한 실험은 더블 스로우 스위치를 전환하여 수행 할 수 있습니다.
완전히 투명한 장착 기본 디자인은 가시 배선을 보장합니다. 모듈 식 홀 구성 요소 및 스위치 구성 요소는 실험 프로세스를 완전히 엽니 다.
5mm 미만의 자기 간극으로 500 mT보다 큰 균일 한 자기장을 제공합니다.

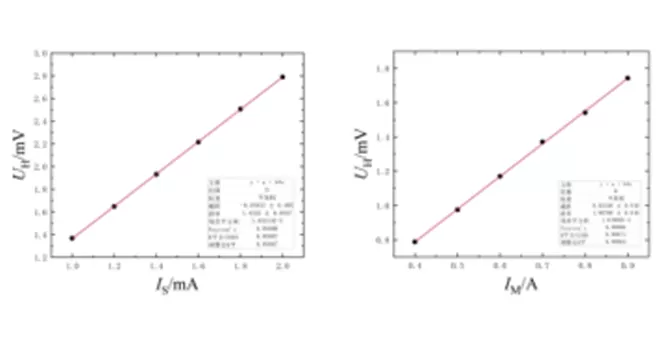

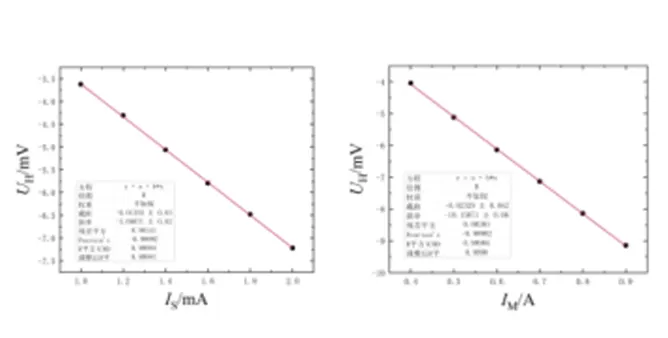

홀 전압과 홀 구성 요소의 작동 전류 사이의 관계를 조사하십시오.
홀 전압과 자속 밀도 (전자석 여기 전류) 사이의 관계를 조사하십시오.
홀 컴포넌트의 오정렬 전위차가 홀 전압에 미치는 영향과 그 제거 방법을 연구한다.
반도체 물질의 전하 캐리어 유형을 결정한다.

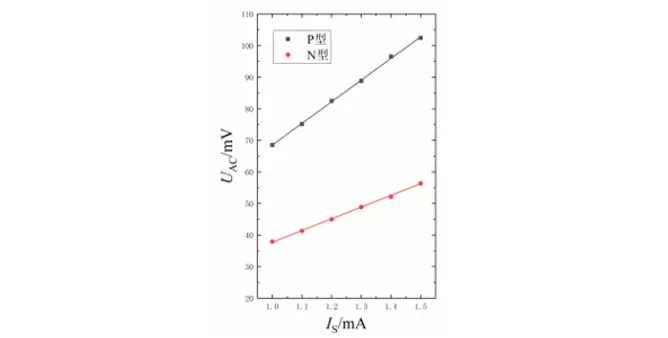

P형 및 N형 반도체 재료의 홀 계수, 전하 캐리어 농도, 전도도 및 이동도를 연구한다.

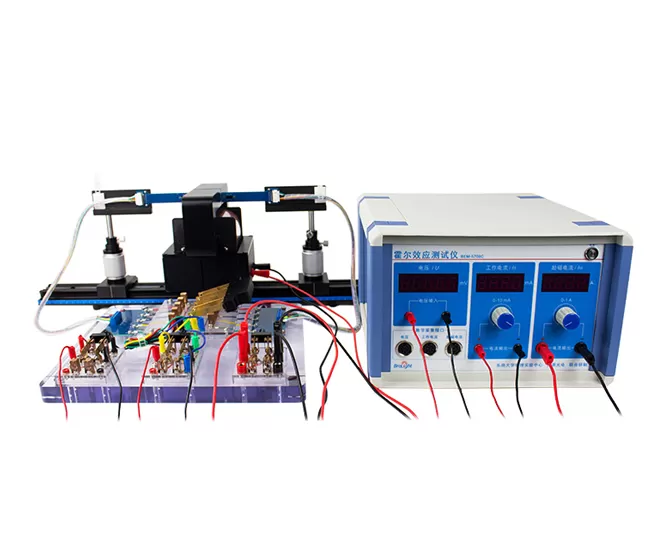

아니. | 부분. | 키 매개 변수 |
1 | 홀 효과 장치 | 입력: 110 ~ 220V 넓은 전압 범위. 불가능한 전류 범위: 0 ~ 1.0 A (여기), 0 ~ 10.00 mA (성분). 전압 범위: -199.99 mV ~ 199.99 mV. |
2 | 칼 스위치 키트 | 1 개의 5 극 이중 던지기 스위치, 3 개의 이중 극 이중 던지기 스위치, 1 개의 투명 재료 플레이트가 포함됩니다. |
3 | 전자기장 코일 어셈블리 | U 자형 전자석은 자기장을 제공합니다: 0-550 mT. |
4 | 홀 구성 요소 장착 브래킷 | 베이스 플레이트와 리프팅 조정 프레임을 포함합니다. |
5 | 트랙 | 일반 트랙, L = 600mm |
6 | P형 홀 효과 프로브 | 실리콘 기반 P 형 반도체, 보이는 와이어 조인트를 가진 비상업적 사용 칩, 과학 교육을위한 디자인 |
7 | N 형 홀 효과 프로브 | 실리콘 기반 N 형 반도체, 보이는 와이어 조인트를 가진 비상업적 사용 칩, 과학 교육을위한 디자인 |

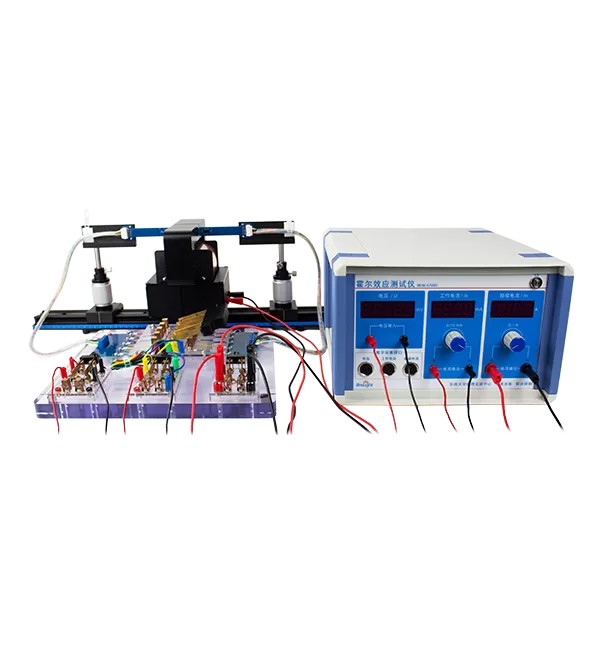

아니. | 부품 | 모델 | Qty. |
1 | 홀 효과 장치 | BEM-5708C | 1 |
2 | 칼 스위치 키트 | BEM-5240 | 1 |
3 | 전자기장 코일 어셈블리 | BEM-5061 | 1 |
4 | 홀 구성 요소 장착 브래킷 | BEM-5241 | 2 |
5 | 트랙, L = 600mm | BEM-5201-06 | 1 |
6 | P형 홀 효과 프로브 | E120021T3 | 1 |
7 | N 형 홀 효과 프로브 | E120020T3 | 1 |
8 | 4mm 바나나 플러그 무손상 케이블, 레드 | C030014-red | 2 |
9 | 4mm 바나나 플러그 외장 케이블, 블랙 | C030014-black | 2 |
10 | 2mm 바나나 플러그 외장 케이블, 블랙 * | C030013-black | 2 |
11 | 2mm 바나나 플러그 외장 케이블, 빨간색 * | C030013-red | 2 |
12 | 전원 코드 | BC-105075 | 1 |
UI-5400 캡스톤 데이터 수집 소프트웨어
UI-5000 850 범용 데이터 수집 인터페이스
PS-3211 무선 전압 센서 [2 단위]
