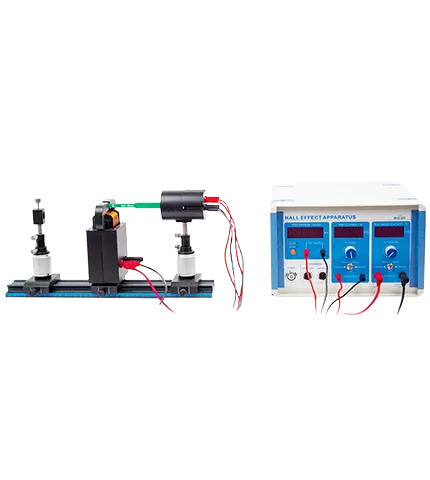

홀 효과는 전류 운반 도체가 자기장에 수직으로 배치되어 가로 전위차를 생성 할 때 발생합니다. 1879 년 에드윈 홀 (Edwin Hall) 이 발견 한이 현상은 반도체 재료를 특성화하는 방법에서 비 전기량 측정, 자동화 및 정보 처리에 널리 사용되는 센서의 기초로 발전했습니다. 이 실험 장치는 학생들이 홀 효과의 원리와 홀 구성 요소에 대한 재료 요구 사항을 이해하는 데 도움이됩니다. PASCO 플랫폼과 호환되므로 실험 효율성과 정확성을 향상시키기 위해 실시간 전압 데이터 획득이 가능합니다.

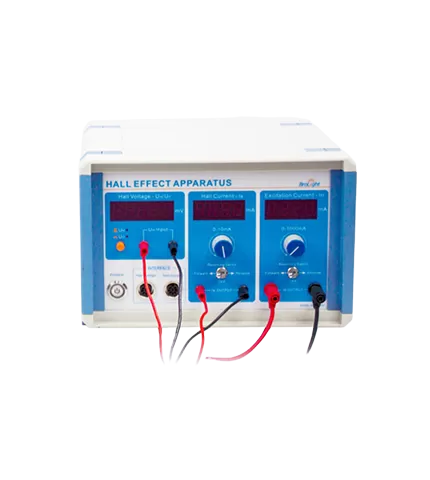

홀 전압, 홀 전류 및 여기 전류에 대한 3 세트의 입력/출력 인터페이스를 갖춘 통합 전원 공급 장치.
홀 전압 VH와 Vσ 사이의 전환 가능한 디스플레이.
홀 전류 및 여기 전류는 빠르게 반전될 수 있다.
홀 컴포넌트는 광학 레일 및 조정 가능한 포스트 홀더를 통해 고정되며, 홀 컴포넌트의 2 차원 조정을 허용한다.
데이터 수집 인터페이스 포함, PASCO 디지털 과학 실험 플랫폼과 호환.

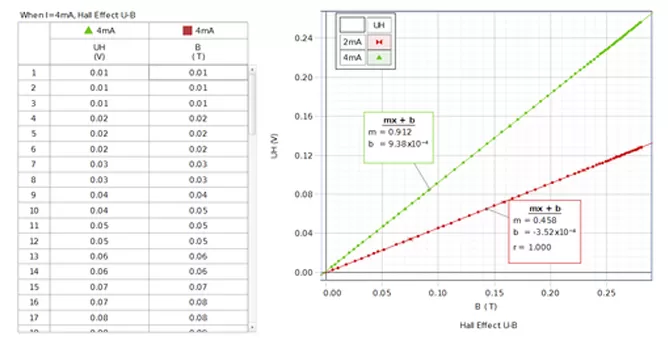

홀 전압과 자기장 강도 사이의 기능적 관계를 측정하고 홀 계수 및 캐리어 이동도를 계산합니다.

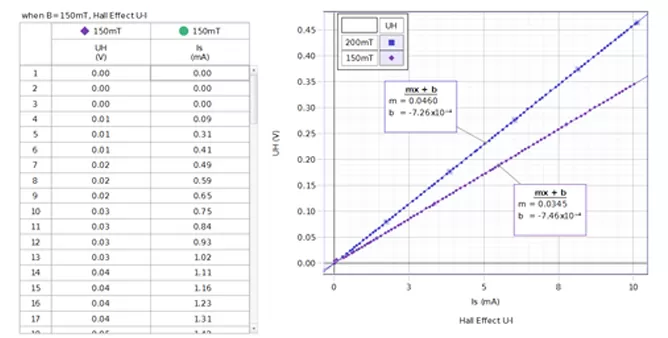

홀 전압과 홀 전류 사이의 기능적 관계를 측정하고 홀 계수와 캐리어 농도를 계산하십시오.
홀 구성 요소의 전기 전도도를 측정하십시오.
반도체 재료의 전하 캐리어 유형을 결정합니다.
수평 방향으로 자기장 분포를 측정하십시오.
아니. | 부품 | 매개 변수 |
1 | 홀 효과 실험 장치 | 0 ~ 1000mA DC, 0-10.00mA DC |
2 | U 자형 전자기 코일 | 조정 가능한 전자기장, 0-75 mT |
3 | 홀 효과 프로브 유닛 | 홀 현재 <10mA |
아니. | 부품 | 모델 | Qty. |
1 | 홀 효과 실험 단위 | BEM-5708A | 1 |
2 | U 자형 전자기 코일 | BEM-5022 | 1 |
3 | 홀 효과 프로브 유닛 | BEM-5028 | 1 |
4 | 일반 트랙, L = 400mm | BEM-5201-04 | 1 |
5 | 일반 캐리어, W = 50mm | BEM-5204-50 | 2 |
6 | 조정 가능한 포스트 홀더 | BEM-5205-25 | 2 |
7 | 포스터, L = 90mm | BEM-5209-09 | 2 |
8 | Teslameter 어댑터 | BC-121157 | 1 |
9 | 전원 코드 | BC-105075 | 1 |
10 | 4mm 안전 바나나 플러그 연결 리드, 블랙 | BC-105073 | 1 |
11 | 4mm 안전 바나나 플러그 연결 리드, 레드 | BC-105074 | 1 |
12 | 2mm 안전 바나나 플러그 연결 리드, 레드 | BC-104087 | 2 |
13 | 2mm 안전 바나나 플러그 연결 리드, 블랙 | BC-104088 | 2 |
14 | 550/850 인터페이스를 홀 효과 장치에 연결하기위한 통신 케이블 (8 핀) | BC-105077 | 2 |
UI-5400 캡스톤 데이터 수집 소프트웨어
PS-3211 무선 전압 센서
PS-3221 무선 3 축 자기장 센서
BEM-5032A Teslameter, 0-2000 mT, 정확도 0.1 mT
