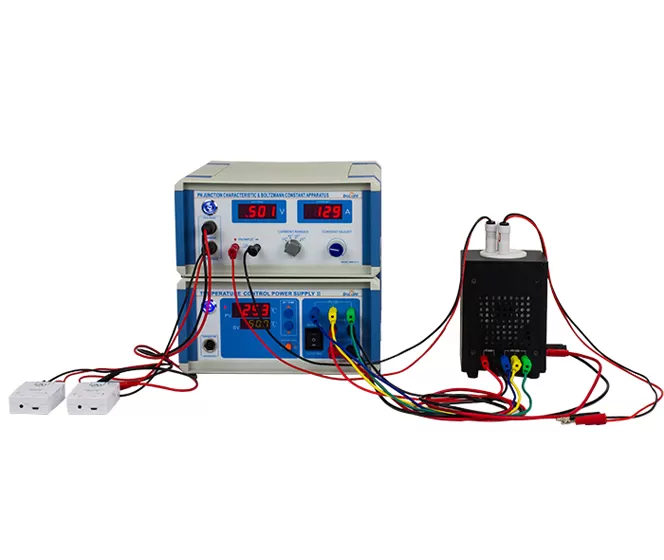

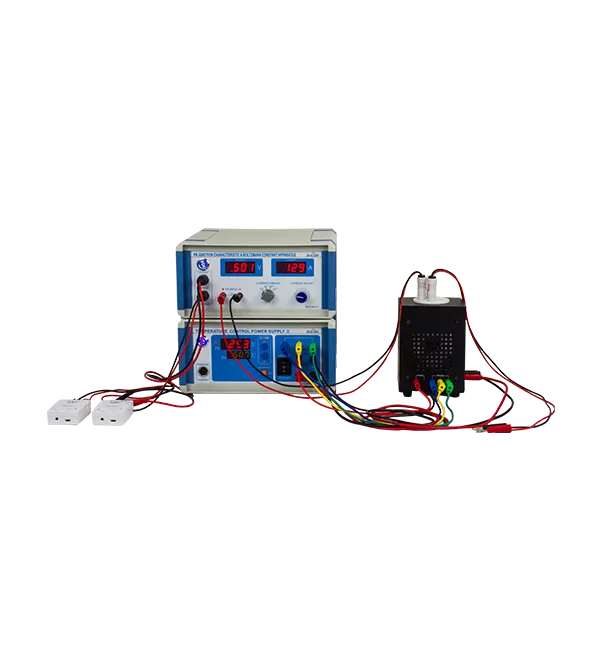

이 실험 장치는 PN 접합을 위한 순방향 전류를 공급하기 위한 마이크로-전류 소스를 특징으로 하여, 직접 측정의 불안정성 없이 순방향 전압 강하의 정확한 측정을 가능하게 한다. 여기에는 다양한 온도에서 전류-전압 (I-V) 특성 곡선을 얻기위한 온도 제어 장치가 포함되어있어 전압, 전류 및 온도 간의 관계에 대한 연구를 용이하게합니다. 이는 실리콘의 볼츠만 상수, 감도 및 밴드갭 에너지의 결정을 가능하게 한다. PASCO 디지털 과학 플랫폼과 호환되므로 효율적이고 정확한 실험을 보장합니다.
정확한 볼츠만 일정한 측정
다중 범위 마이크로 전류 소스 (1nA-1mA) 안정적인 순방향 전압 측정 가능
효율적인 온도 제어
신속한 온도 조정을위한 반도체 기반 가열/냉각
오픈 디자인 및 확장 성
범용 잭은 실험적 유연성을 위해 다양한 온도 센서를 지원합니다.
(선택) 디지털 실험
PASCO 플랫폼 호환성으로 실시간 데이터 수집 및 분석 가능

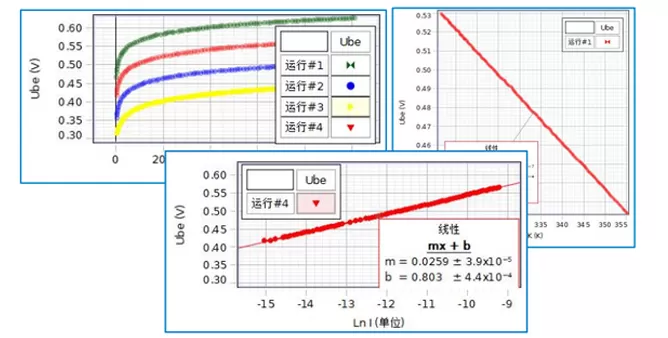

상이한 온도에서 PN 접합부의 전류-전압 (I-V) 특성 곡선을 얻는다.
PN 접합 전압, 전류 및 온도 사이의 관계를 조사하십시오.
볼츠만 상수 (k), 감도 (S) 및 실리콘의 밴드갭 에너지를 결정한다.
아니. | 부품 | 키 매개 변수 |
1 | PN 접합 특성 및 Boltzmann 일정한 실험 장치 | 마이크로 전류: 4 가지 범위 (10 번 ⁶ ⁶ A ~ 10 번 ⁹ A); 출력 범위: 2 nA - 1 mA |
2 | 온도 제어 전원 공급 장치 II | 통제 범위: 주위 ~ 100 °C |
3 | PN 접합 난방 장치 | 통제 범위: 주위 ~ 100 °C |
4 | PN 정션 샘플 프로브 세트 | 2 종류의 프로브 |
아니. | 부품 | 모델 | Qty. |
1 | PN 접합 특성 및 Boltzmann 일정한 실험 장치 | BEM-5714 | 1 |
2 | 온도 제어 전원 공급 장치 II | BEM-5051 | 1 |
3 | PN 접합 난방 어셈블리 | BEM-5052 | 1 |
4 | PN 정션 샘플 프로브 세트 | BEM-5053 | 1 |
5 | 전원 코드 | BC-105075 | 2 |
6 | 연결 리드, 4mm 바나나 플러그, 블루 | BC-105281 | 1 |
7 | 연결 리드, 4mm 바나나 플러그, 노란색 | BC-105282 | 1 |
8 | 연결 리드, 4mm 바나나 플러그, 녹색 | BC-105283 | 1 |
9 | 연결 리드, 4mm Sheasted 바나나 플러그, 블랙 | BC-105073 | 1 |
10 | 연결 리드, 4mm 피복 바나나 플러그, 레드 | BC-105074 | 1 |
11 | 통신 케이블 (8 핀), 메인 유닛에 550/850 인터페이스를 연결하기위한 | BC-105077 | 2 |
UI-5400 캡스톤 데이터 수집 소프트웨어
PS-3211 무선 전압 센서 [2 단위 필요]
