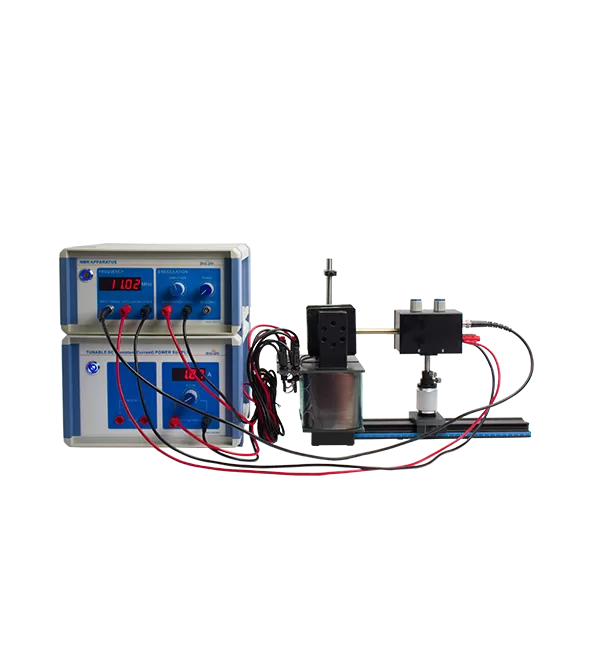

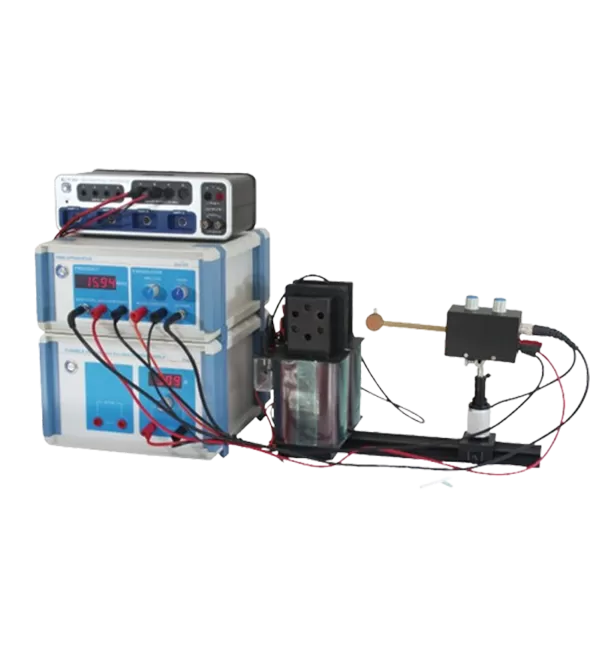

핵 자기 공명 (NMR) 실험은 과학 및 공학 학생들을위한 대학의 현대 물리학 실험실 과정의 기본 구성 요소입니다. 감지 코일, 스윕 코일, 여기 코일 및 자기장 내의 샘플 위치와 같은 주요 구성 요소를 직접 관찰하기위한 개방형 설계가 있습니다. 사용자가 제공 한 오실로스코프와 짝을 이루어 필드 스윕 방법과 공진 주파수 측정을 통해 NMR 현상을 관찰 할 수있어 고등 교육의 기초 현대 물리학 실험에 적합합니다.
교환 가능한 샘플: 실험 샘플의 무료 교체를 지원합니다. 제공된 샘플 외에도 사용자는 자체 준비된 샘플로 측정을 수행 할 수 있습니다.
장착 전자석: 전자석을 사용하여 주 자기장을 제공하여 필드 강도를 자유롭게 조정할 수 있습니다. 영구 자석에 비해 다양한 필드 강도에서 여러 데이터 세트를 측정 할 수있어 실험 범위를 높이고 결과의 정확성을 향상시킵니다.
조정 가능한 샘플 위치: 구성 요소는 광학 레일 및 조정 가능한 포스터를 사용하여 고정되므로 자기장 내의 요소를 2 차원 위치 지정할 수 있습니다.
편리한 필드 측정: 편리한 자기장 측정을위한 Teslameter 프로브 클램프를 포함합니다.
개방형 구조: 개방형 디자인은 감지 코일, 스윕 코일, 여기 코일 및 현장에서 샘플의 역할과 위치를 직관적으로 관찰하는 것을 용이하게합니다.
유연한 데이터 수집: 선택적 오실로스코프 또는 선택적 PASCO 디지털 과학 실험 인터페이스를 사용하여 공명 신호를 획득하고 표시 할 수 있습니다.

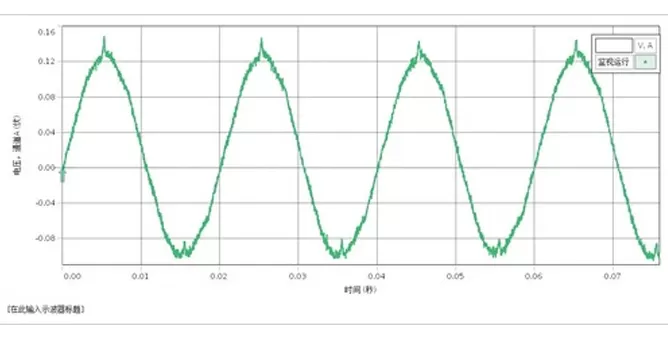

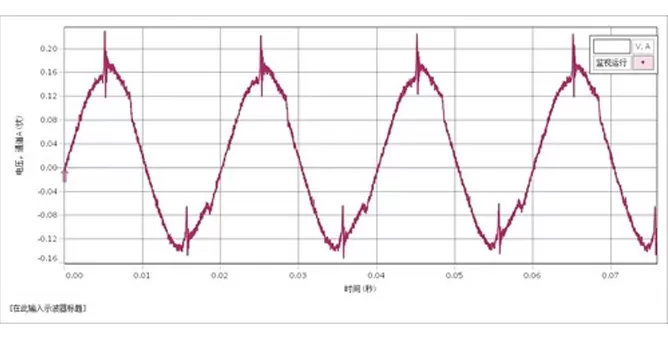

고체 샘플에서 액체 샘플에서 수소 핵과 불소 핵에 대한 NMR 현상을 관찰한다.
수소 및 불소 핵에 대한 g-인자를 계산하십시오.
아니. | 부품 | 키 매개 변수 |
1 | Table DC (일정한 전류) 전원 공급 장치 | 현재 출력: 0-3.5A DC; 전압 출력: 6.3V AC |
2 | NMR 실험 주요 단위 | 입력 주파수 범위: 1-20 MHz |
3 | NMR 탐지 단위 | 출력 주파수 범위: ≤ 20 MHz |
4 | NMR 샘플 세트 | PTFE 샘플, 물 샘플 포함 |
5 | U 자형 전자기 코일 | 1000 회전, 스윕 코일 포함 |
아니. | 부품 | 모델 | Qty. |
1 | Table DC (일정한 전류) 전원 공급 장치 | BEM-5003 | 1 |
2 | NMR 실험 주요 단위 | BEM-5704 | 1 |
3 | NMR 탐지 단위 | BEM-5021 | 1 |
4 | NMR 샘플 세트 | BC-150001 | 1 |
5 | U-모양의 전자기장 코일 | BEM-5023 | 1 |
6 | 트랙, L = 300mm | BEM-5201-03 | 1 |
7 | 캐리어, L = 50mm | BEM-5204-50 | 1 |
8 | 포스터 홀더 | BEM-5205-25 | 1 |
9 | 포스터, L = 90mm | BEM-5209-09 | 1 |
10 | 전원 코드 | BC-105075 | 2 |
11 | BNC 케이블 | BC-105076 | 3 |
12 | 연결 리드, 4mm Sheasted 바나나 플러그, 블랙 | BC-105073 | 4 |
13 | 연결 리드, 4mm 피복 바나나 플러그, 레드 | BC-105074 | 4 |
UI-5000 850 범용 인터페이스
UI-5400 캡스톤 데이터 수집 소프트웨어
BEM-5032A Teslameter, 0-2000 mT, 정확도 0.1 mT
