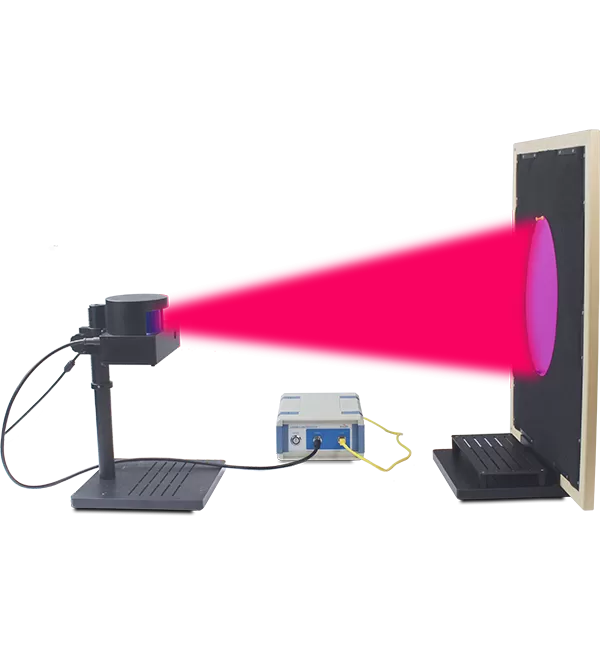

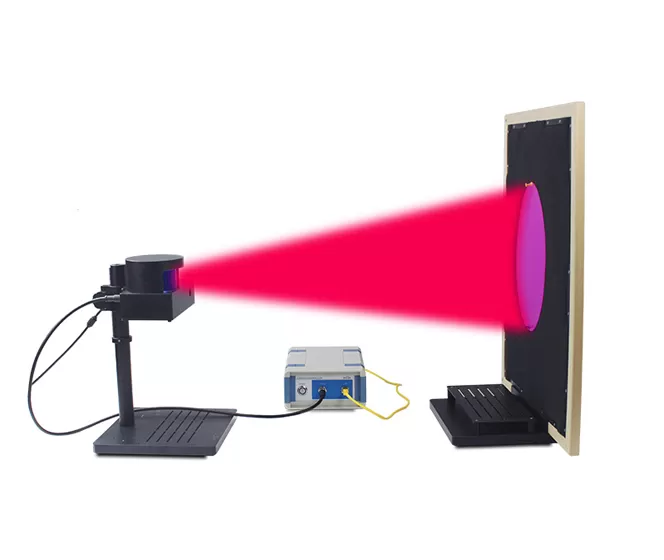

BEX-8207 Lidar 3D 스캐닝 기술과 적외선 이미징 감지 기술을 결합한 실험 장치입니다. 다른 샘플을 테스트하고 다차원 실험 작업을 설계함으로써 샘플의 포인트 클라우드 이미지를 자동으로 수집하고 처리하고 거리, 반사 강도 및 공간 좌표와 같은 정보를 얻을 수 있습니다. 따라서 Lidar의 관련 광학 특성 및 응용 프로그램을 학습하고 탐색 할 수 있습니다. 이 소프트웨어는 강력하며 대상 물체의 거리, 반사 강도 등을 분석하고 측정 할 수 있습니다. 또한 수직 해상도와 수평 해상도를 측정 할 수 있습니다.
3D Lidar를 이용하여, 대량의 정보를 얻을 수 있고, 타겟의 다차원 이미지가 생성될 수 있다.
적외선 카메라를 채용함으로써, 레이더 스캐닝 경로가 시각화될 수 있다.
학생들이 실험을 완료하고 확장 실험을 독립적으로 탐색하고 수행 할 수 있도록 다양한 측정 샘플이 제공됩니다.
이 소프트웨어는 매우 기능적이며 대상 물체의 거리, 반사 강도 등을 분석하고 측정 할 수있을뿐만 아니라 수직 해상도 및 수평 해상도를 측정 할 수 있습니다.
Lidar 이미징의 기본 원리를 이해합니다.

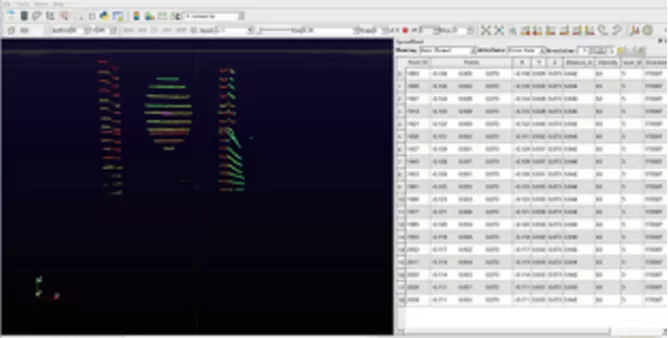

실험 설정을 사용하여 3D 객체 인식을 수행합니다.
목표 위치 (거리) 및 여러 물체 간의 상대 거리를 포함하여 비행 시간 (TOF) 측정 원리를 학습합니다.

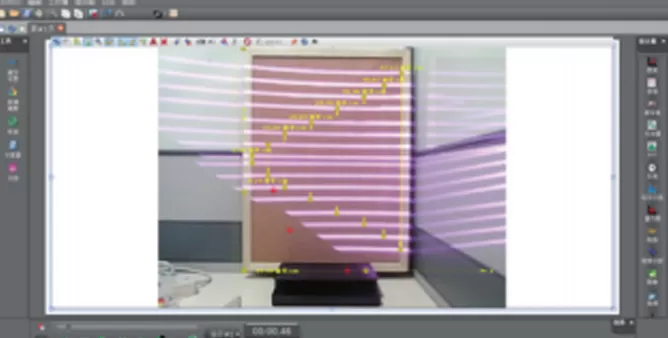

Lidar의 수직 각도 해상도를 측정하는 다양한 방법을 마스터하십시오.
다른 회전 속도에서 Lidar의 수평 각도 해상도를 측정하십시오.
다양한 거리에서 Lidar 표적 차별 능력을 평가하십시오.
Lidar에서 목표 공간 좌표를 계산하는 데 사용되는 알고리즘을 연구하십시오.
다른 미디어가 Lidar 이미징 성능에 미치는 영향을 관찰하십시오.
아니오. | 부품 이름 | 주요 매개 변수 |
1 | 리다르 장치 | 레이더: 조정 가능한 높이 범위: 최대 120mm 스캐닝 창 크기 (수평): 90mm 레이저 파장: 905nm |
2 | 측정 어셈블리 | 측정 플레이트, 고정베이스 및 범위 플레이트 포함 |
3 | 조정 가능한 슬릿 및베이스 | 0 에서 100 mm까지 지속적으로 조정 가능한 폭으로 |
4 | 측정 액세서리 | 확산 반사, 높은 반사 및 다양한 모양의 샘플 반성. |
아니오. | 부품 이름 | 모델 | Qty. |
1 | 리다르 장치 | BEM-5741 | 1 |
2 | 리다르 컨트롤러 | BEM-5736 | 1 |
3 | 측정 어셈블리 | BEM-5744 | 1 |
4 | 조정 가능한 슬릿 및베이스 | BEM-5745 | 1 |
5 | 측정 액세서리 | BEM-5746 | 1 |
6 | 전원 케이블 | BC-105075 | 1 |
7 | USB 케이블 | BC-105080 | 1 |
8 | M12 데이터 연결 케이블 | BC-105320 | 1 |
9 | 테이프 | SEM-5801 | 1 |
