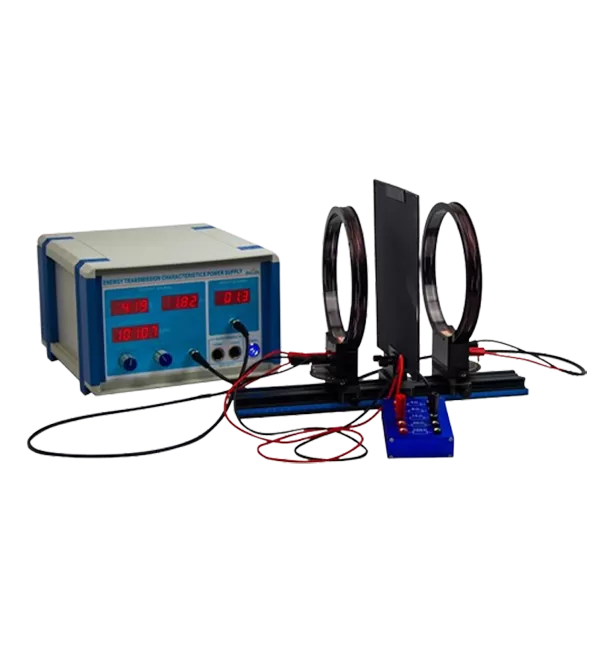

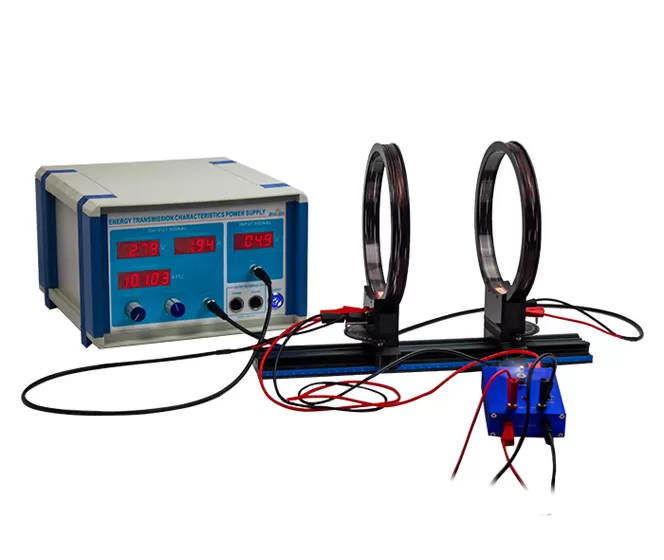

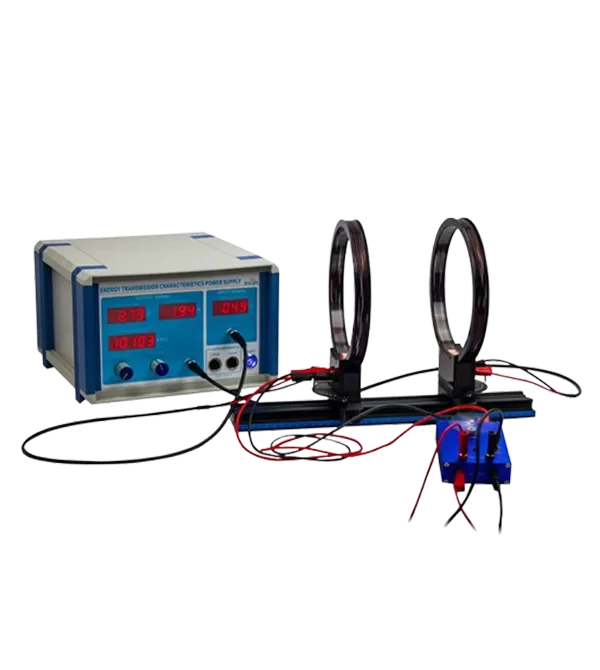

공명 무선 전력 전송은 유도 결합보다 높은 효율을 달성하기 위해 공진을 사용하며 비 자기 장애물에 영향을받지 않습니다. 효율성은 코일 크기, 수, 또는 주파수를 조정함으로써 최적화될 수 있다. 이 장치는 송신 및 수신 코일, 다양한 부하 (저항, LED, 팬) 및 매체 (와이어 메쉬, 알루미늄 플레이트) 를 포함한다. ± 90 ° 코일 회전으로 학습자가 다른 매체에서 전자기장 행동을 이해하는 데 도움이되는 유연하고 직관적 인 실험을 가능하게합니다.
간단한 원리 이해와 사용자 친화적 인 작업을 위해 전송 및 수신 코일만으로 단순화 된 설계.
다중 부하 옵션: 저항 (5Ω, 20Ω, 50Ω, 75Ω, 100Ω), LED 및 LED 밝기 변화 또는 팬 속도 변화를 시각적으로 관찰 할 수 있습니다.

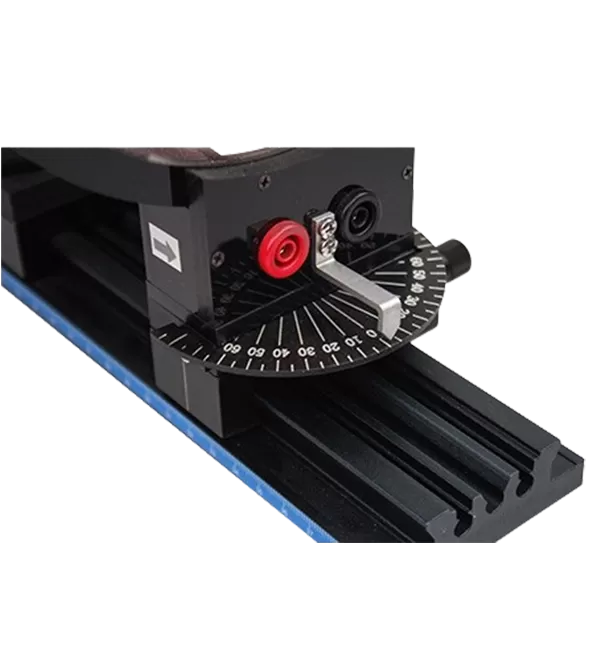

실험 범위를 확장하고 실습 학습을 향상시키기 위해 ± 90 ° 조정을 가능하게하는 180 ° 프로그래머가있는 회전 가능한 코일.

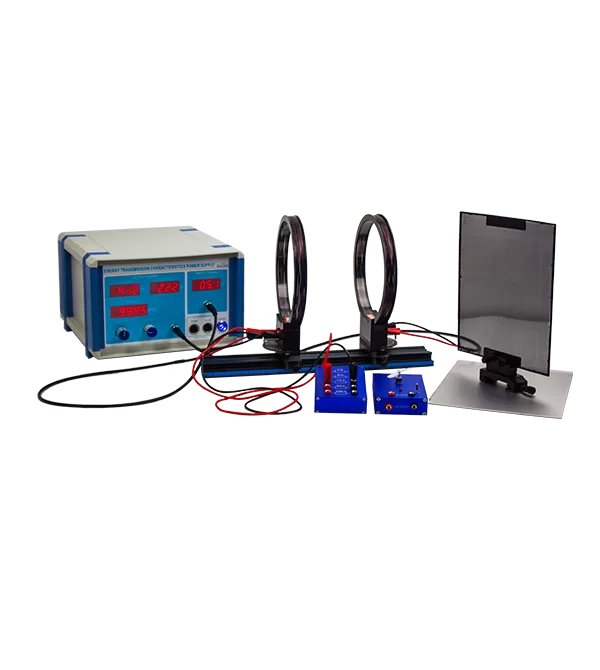

다른 조건에서 에너지 전송 효율의 명확한 비교를 위해 여러 미디어 유형 (와이어 메쉬, 알루미늄 플레이트, 아크릴) 을 포함합니다.

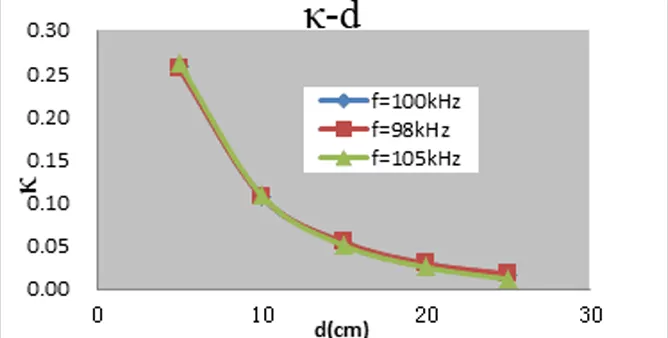

상호 인덕턴스 계수 및 결합 계수 대 코일 거리의 측정.

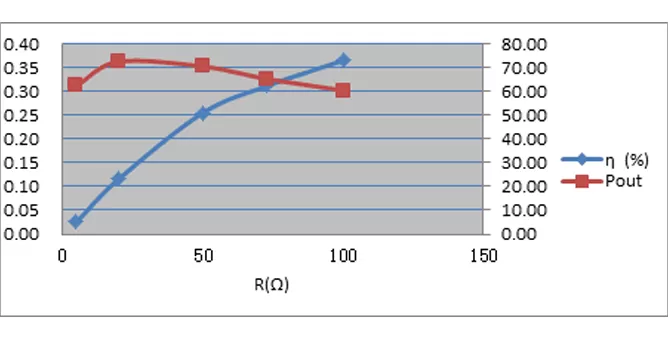

전송 효율 대 부하 저항의 측정.

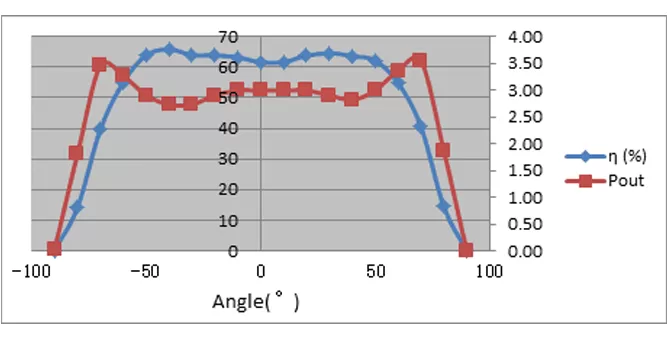

전송 효율 대 코일 각도의 측정.

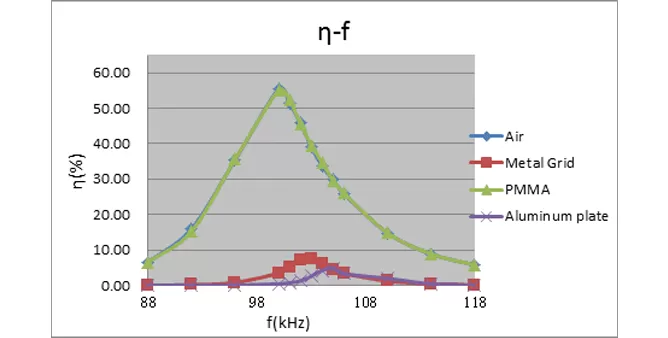

다른 매체에 걸친 주파수 대 전송 효율의 측정.
아니. | 부품 | 키 매개 변수 |
1 | 에너지 전송 테스터 | 출력 신호: 0-5 Vpp; 입력 신호: 0-50 Vpp |
2 | 공명 코일 세트 | 회전 각도: ± 90 ° |
3 | 트랙 | 길이: 400mm |
4 | 팬 및 LED 데모 모듈 | 팬 및 LED 데모 모드 지원 |
5 | 미디어 세트 | 미디어 홀더 및 3 가지 유형의 미디어 포함 |
6 | 저항 부하 모듈 | 5 개의 다른 저항 부하 포함 |
아니. | 부품 | 모델 | Qty. |
1 | 에너지 전송 테스터 | BEM-5713 | 1 |
2 | 공명 코일 세트 | BEM-5043 | 1 |
3 | 트랙 | BEM-5201-04 | 1 |
4 | 팬 및 LED 데모 모듈 | BEM-5044 | 1 |
5 | 미디어 세트 | BEM-5225 | 1 |
6 | 저항 부하 모듈 | BEM-5045 | 1 |
7 | BNC-바나나 플러그 케이블 | BC-105192 | 2 |
8 | 전원 케이블 | BC-105075 | 1 |
9 | 연결 와이어 세트 | BEM-5046 | 2 |
