이 장치는 태양 광 발전에서 전기 에너지, 화학 에너지 및 전기 에너지로 완전한 에너지 변환 과정을 시각적으로 보여주는 새로운 에너지 시스템의 포괄적 인 교육 모델입니다. 핵심은 교육 데모를 위해 최소한의 수소와 산소를 사용하여 수소-산소 연료 전지 기술을 사용합니다. 에너지 변환 효과를 관찰하기위한 두 가지 출력 부하 옵션 (팬 및 LED) 을 제공합니다.
이 시스템은 디지털 실험을위한 선택적 PASCO 센서를 지원하여 태양 전지판, 전해조 및 연료 전지의 효율성을 정량적으로 분석 할 수 있습니다.
태양 에너지-전기 에너지-화학 에너지-전기 에너지 사이의 변환의 완전한 데모.
수소와 산소를 동시에 수집하십시오.

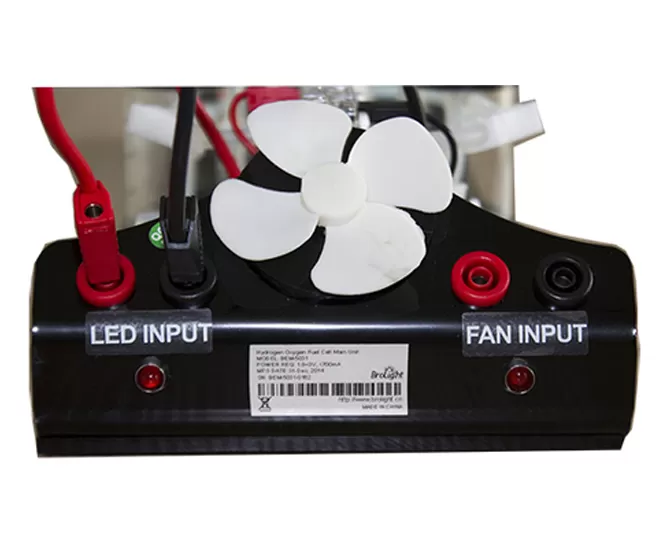

두 가지 에너지 출력 데모 방법: 팬/LED.

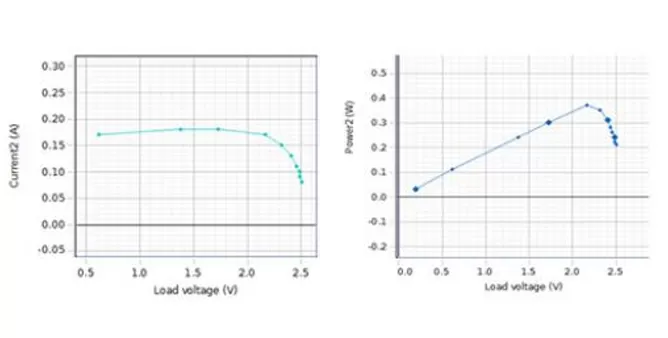

태양 전지의 전류 전압 특성 및 전력 전압 특성.
태양 전지 패널의 최대 전력 포인트의 일치.

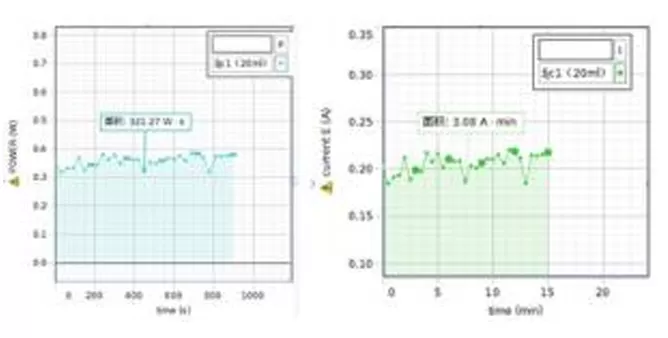

전기 분해 모듈의 전기 분해 효율.

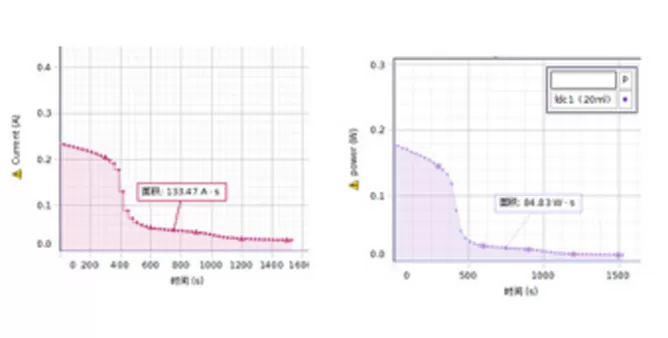

연료 전지의 반응 효율.
아니오. | 부품 이름 | 주요 매개 변수 |
1 | 양성자 교환 막 전해질 모듈 | 입력 전압: 1.5V ~ 3V DC; 입력 전류: 700mA |
2 | 양성자 교환 막 연료 모듈 | 출력 전압: 0.6V DC |
3 | 베이스 유닛 (태양 전지 패널 및 부하 포함) | 1. 태양 전지 패널: 전압: 2.5V; 현재: 300mA 2. 마이크로 모터: 작동 전압: 0.5 - 1V DC |
4 | 각도 조정 가능한 긴 팔 광원 | 힘: 100W |
아니오. | 부품 이름 | 모델 | Qty. |
1 | 양성자 교환 막 전해질 모듈 | BC-201012 | 1 |
2 | 양성자 교환 막 연료 모듈 | BC-201013 | 1 |
3 | 베이스 유닛 (태양 전지 패널 및 부하 포함) | BC-201014 | 1 |
4 | 물 저수지 | BC-121141 | 1 |
5 | 수소/산소 가스 저장 튜브 | BC-201016 | 2 |
6 | 팬 블레이드 | BC-124058 | 1 |
7 | 플라스틱 튜브 클램프 | BC-124055 | 8 |
8 | 3mm 내부 직경 실리콘 호스 | BC-124054 | 8 |
9 | 연결 케이블, 바나나 잭, 20cm, 빨간색 | BC-104085 | 2 |
10 | 연결 케이블, 바나나 잭, 20cm, 블랙 | BC-104086 | 2 |
11 | 각도 조정 가능한 긴 팔 광원 | SEM-5406 | 1 |
